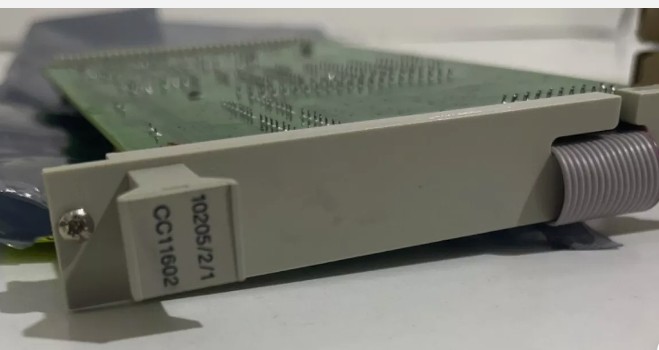

Honeywell 10205/2/1 Phương tiện đầu ra tương tự an toàn

Honeywell 10205/2/1 Mô-đun đầu ra tương tự an toàn

Honeywell 10205/2/1 Phương thức đầu ra tương tự an toàn.pdf

Chi tiết sản phẩm:

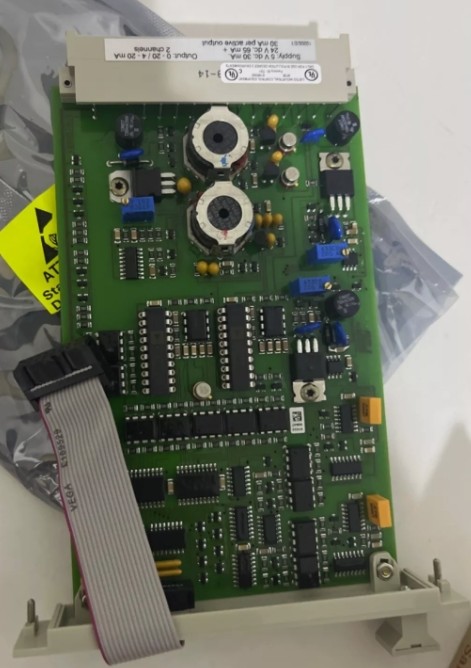

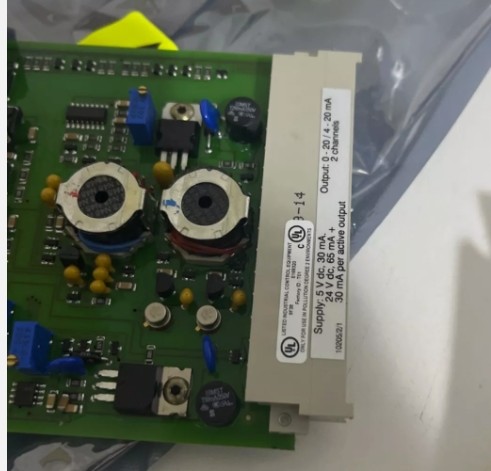

Mô-đun đầu ra analog an toàn 10205/2/1 có hai kênh đầu ra 0 ((4) - 20 mA cho các ứng dụng điều khiển analog.

Trọng lượng chỉ có thể là kháng hoặc dung lượng. Trọng lượng cảm ứng sẽ làm cho mô-đun đầu ra tương tự bị báo cáo bị lỗi. Hai đầu ra tương tự được cách ly galvan từ 24 Vdc và 5 Vdc.

Các chân 0 V 1 và 0 V 2 được kết nối với nhau trên mô-đun. Mỗi kênh đầu ra tương tự bao gồm một bộ chuyển đổi D / A 12 bit cho giá trị đầu ra và một bộ chuyển đổi A / D đọc giá trị đầu ra.Sử dụng bộ chuyển đổi A/D có thể kiểm tra chức năng chính xác của bộ chuyển đổi D/ATrong thời gian an toàn quy trình được cấu hình, các đầu ra tương tự được thử nghiệm cho:

• giá trị đầu ra chính xác (giá trị hiện tại ± 5%),

• khả năng giảm năng lượng và

• giao tiếp giữa các đầu ra tương tự.

Nếu sử dụng I / O backplanes, mô-đun đầu ra tương tự 10205/2/1 đòi hỏi một mô-đun 10205/A/. trên mỗi kênh. Mỗi đầu ra tương tự có một phương tiện thứ cấp để khử năng lượng,cho phép người giám sát và/hoặc bộ xử lý khử năng lượng đầu ra, bất kể kết quả của giá trị ứng dụng.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
