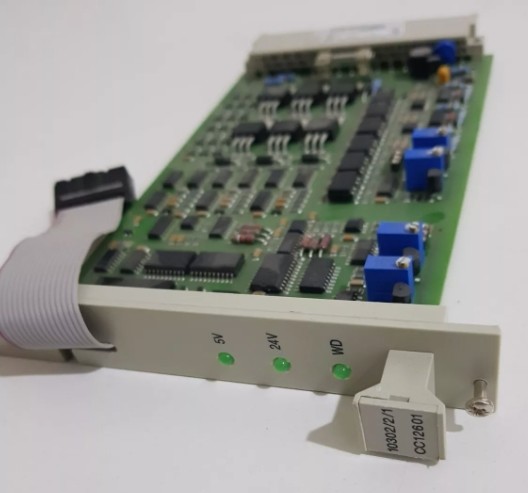

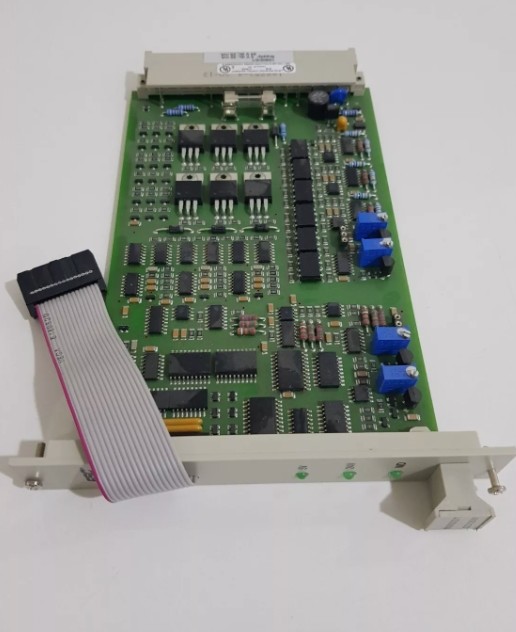

Bộ lặp cơ quan giám sát Honeywell 10302/2/1

Honeywell 10302/2/1 Watchdog Repeater

Honeywell 10302/2/1 Watchdog Repeater.pdf

Chi tiết sản phẩm:

Bộ lặp giám sát 10302/2/1 là một mô-đun giám sát 5 Vdc và 24 Vdc được cung cấp cho các mô-đun I/O.Khả năng phát ra của bộ lặp watchdog được kết nối với đầu vào watchdog của các mô-đun đầu ra mà nguồn cung cấp điện (5 Vdc và/hoặc 24 Vdc) được theo dõi.

Cần có một bộ lặp lại cho chó giám sát trong các trường hợp sau:

• trong các cấu hình đa PSU, cho mỗi đơn vị cung cấp điện 24 Vdc đến 5 Vdc tiếp theo, ví dụ như PSU 2, 3, 4.

• nếu 24 Vdc được cung cấp thông qua nguồn điện M24-20 HE hoặc M24-12 HE.

• nếu 24 Vdc được cung cấp thông qua một nguồn điện có thể cung cấp điện áp cung cấp vượt quá 31,0 Vdc.(Đoạn điện áp đầu ra tối đa của nguồn điện 24 Vdc phải dưới 37 Vdc trong bất kỳ tình trạng lỗi đơn hoặc hai lần nào của đơn vị cung cấp điện 24 Vdc)

• nếu dòng điện giám sát cần thiết vượt quá 900 mA.

• trong các cấu hình kết hợp I/O thừa và không thừa, để tạo ra đầu ra giám sát cho các mô-đun đầu ra của phần I/O không thừa.

• trong các cấu hình với các bộ phận trung tâm dư thừa và I / O không dư thừa, để giám sát nguồn cung cấp năng lượng 5 Vdc (nếu không có giám sát 5 Vdc được thực hiện)

Bộ lặp watchdog đòi hỏi một kết nối bus ngang. Điều này có nghĩa là không gian phải được dành riêng trong các giá đỡ I / O (vị trí 1, 2, 11-18).

Một bộ lặp giám sát phải luôn được đặt trong phần I/O mà các mô-đun đầu ra được giám sát bởi bộ lặp giám sát đó.Điều này có nghĩa là các bộ lặp giám sát trong các cấu hình có nhiều phần I/O (bất cần thiết) không được lắp đặt theo cách mà chúng điều khiển phần I/O "các phần khác"..

Các watchdog lặp lại có thể được trao đổi với nguồn cung cấp điện bật, nhưng phần trung tâm sẽ tắt,hoặc cả hai phần trung tâm sẽ tắt nếu được sử dụng trong một cấu hình với các phần trung tâm dư thừa và I / O không dư thừa.

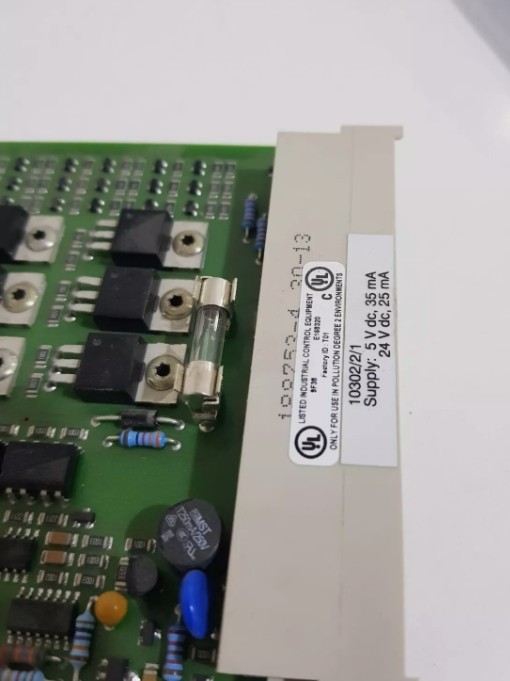

Bộ lặp giám sát được trang bị đầu nối nam theo DIN 41612, loại F, với các hàng "d", "b" và "z" được sử dụng.
