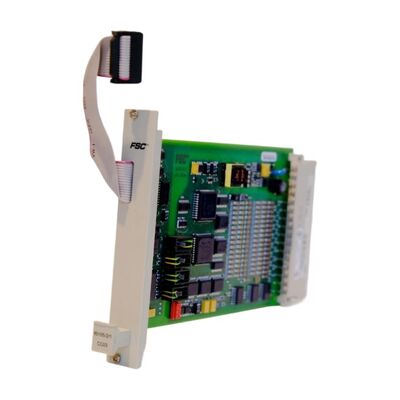

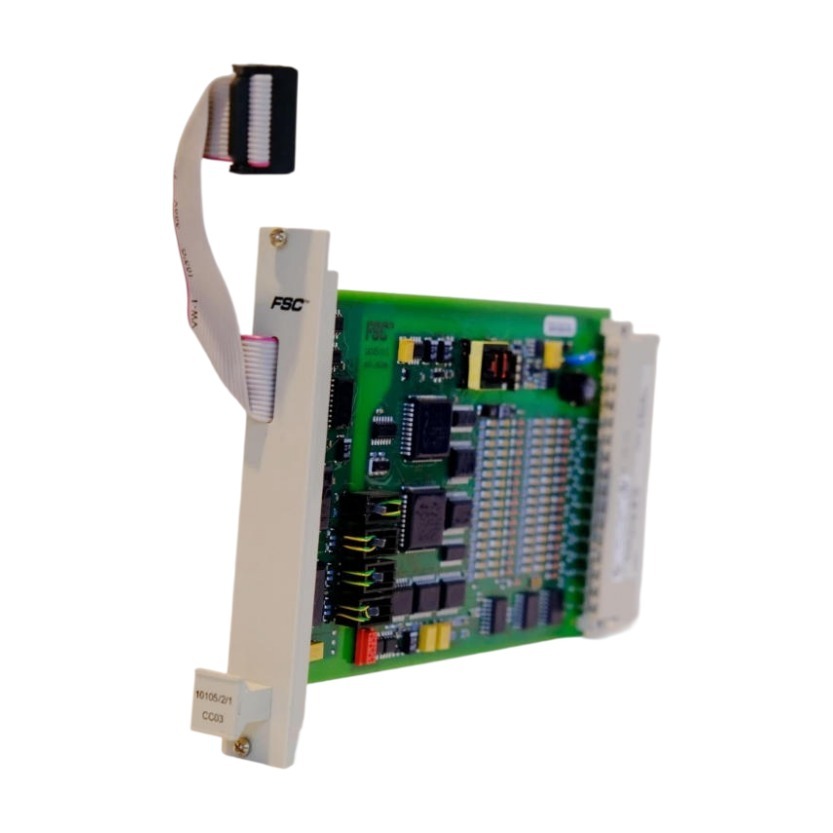

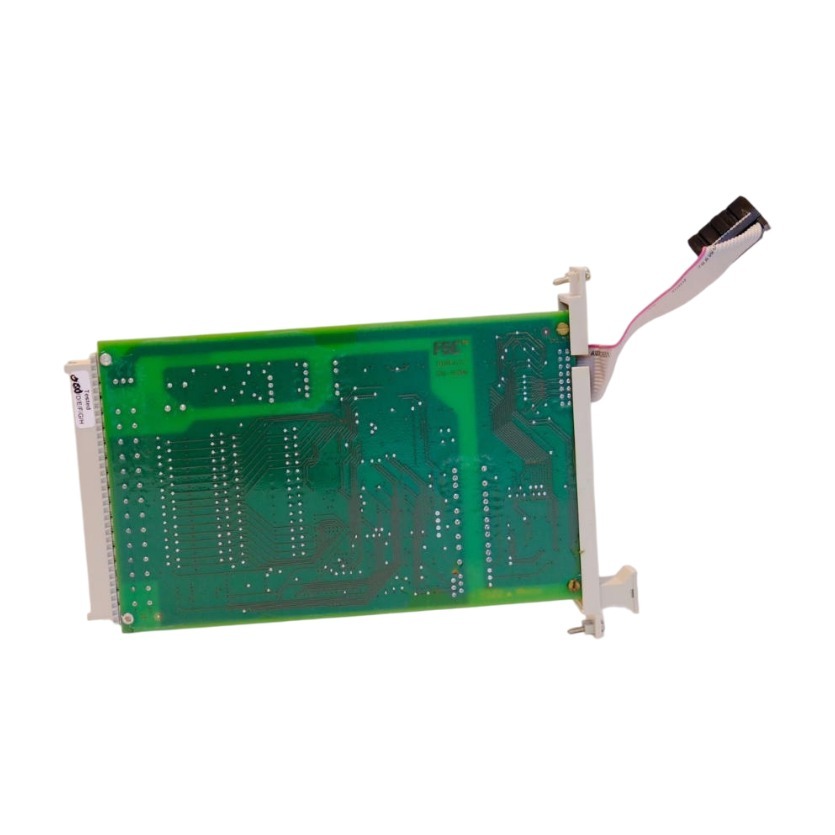

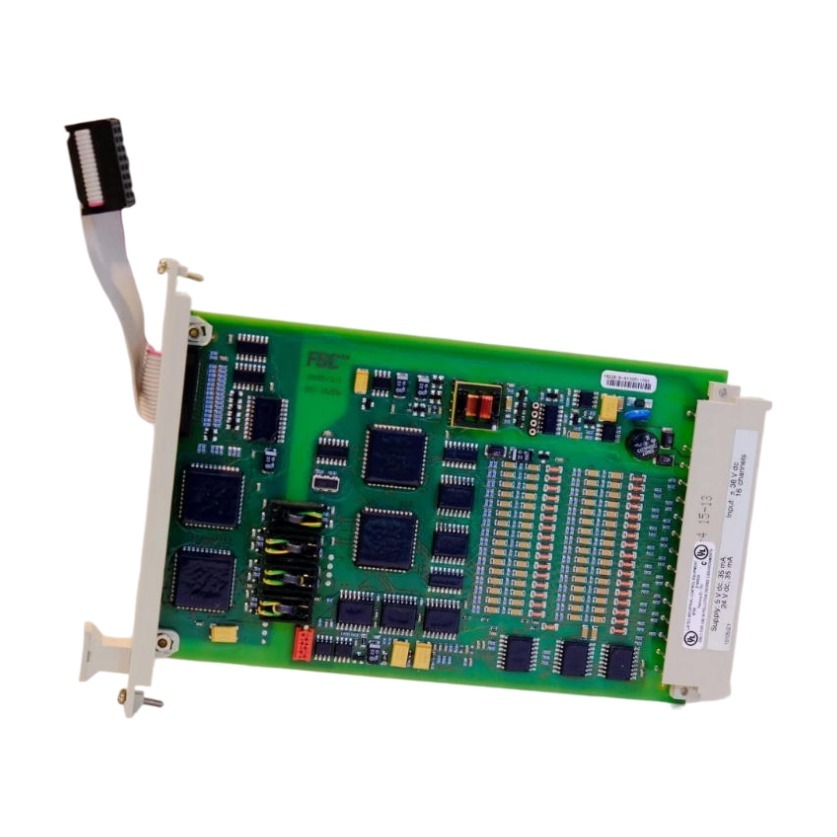

10105/2/1 Mô-đun đầu vào tương tự mật độ cao an toàn

Các10105/2/1là một mô-đun đầu vào tương tự mật độ cao không bị hỏng được thiết kế cho các hệ thống kiểm soát an toàn FSC.16 kênh đầu vào tương tựvới mộtPhạm vi đầu vào 0-4,1 V, cho phép nhiều tín hiệu trường tương tự được thu thập trong một mô-đun.

Mô-đun được thiết kế để nhận tín hiệu tương tự chuyển đổi.tín hiệu 0-20 mAcó thể được chuyển đổi để sử dụng với mô-đun thông qua mộtBộ kết thúc trường FTA-T-14hoặcMô-đun chuyển đổi đầu vào tương tự 10105/A/1Các tín hiệu từ các thiết bị như nhiệt cặp hoặc cảm biến PT-100 cũng yêu cầu chuyển đổi phù hợp đến tín hiệu hiện tại cần thiết trước khi kết nối.

Với thiết kế 16 kênh, kiến trúc đầu vào an toàn và chức năng chẩn đoán tích hợp,10105/2/1 cung cấp một giải pháp tập trung cho việc thu thập tín hiệu tương tự trong các hệ thống kiểm soát an toàn đã được thiết lập.

Đối với thu tín hiệu analog đa kênh:Cấu hình 16 kênh cho phép nhiều tín hiệu quá trình tương tự được thu thập thông qua một mô-đun.Điều này có thể đơn giản hóa sự sắp xếp I / O khi nhiều điểm đo cần phải được theo dõi trong cùng một hệ thống kiểm soát an toàn.

Đối với giám sát tương tự hướng đến an toàn:Thiết kế đầu vào an toàn của mô-đun và các chức năng tự kiểm tra được kiểm soát bởi hệ thống hỗ trợ thu thập tín hiệu tương tự liên quan đến an toàn.Độ chính xác tuyệt đối, chuyển đổi đầy đủ, qua kênh, bộ lọc đầu vào và điện áp cung cấp nội bộ, cung cấp bảo hiểm chẩn đoán cho mô-đun đầu vào.

• Nhập 16 kênh:Cung cấp 16 kênh đầu vào tương tự với phạm vi đầu vào 0-4.1 V, cho phép thu thập nhiều tín hiệu tương tự thông qua một mô-đun và đơn giản hóa sự sắp xếp I / O trong các hệ thống FSC.
• Theo dõi tín hiệu an toàn:Kết hợp một thiết kế đầu vào an toàn với các chức năng chẩn đoán tích hợp, bao gồm kiểm tra độ chính xác tín hiệu, chuyển đổi đầy đủ và qua kênh,giúp các kỹ sư theo dõi tình trạng của phần đầu vào tương tự.

• Châu Á Thái Bình Dương: Trung Quốc, Hàn Quốc, Nhật Bản, Ấn Độ, Đông Nam Á
• Trung Đông: Saudi Arabia, UAE, Qatar
• Bắc Mỹ: Hoa Kỳ, Canada
• Châu Âu: Đức, Anh, Pháp, Nga, Thổ Nhĩ Kỳ
• Mỹ Latinh: Brazil, Argentina, Mexico

• Hệ thống kiểm soát an toàn thất bại (FSC)
• Hệ thống đo lường an toàn
• An toàn quy trình công nghiệp
• Ứng dụng tắt khẩn cấp
• Các cơ sở dầu khí
• Các nhà máy chế biến hóa chất
• Các cơ sở sản xuất điện
• Bảo trì hệ thống kiểm soát an toàn hiện có
• Hỗ trợ vòng đời hệ thống điều khiển cũ

Một hệ thống kiểm soát an toàn đã được thiết lập yêu cầu thay thế một mô-đun đầu vào tương tự mật độ cao trong quá trình bảo trì theo kế hoạch.10105/2/1đã được chọn để duy trìKiến trúc đầu vào tương tự 16 kênh, trong khi sắp xếp chuyển đổi tín hiệu được cài đặt được duy trì để cung cấp mức đầu vào cần thiết cho mô-đun.

• Xuất khẩu sang hơn 40 quốc gia
• Dịch vụ sau bán hàng hoàn chỉnh
• Chuỗi cung ứng ổn định để đảm bảo cung cấp liên tục
• Hỗ trợ COO, COC và CQ
• Phản ứng nhanh chóng

Phạm vi đầu vào của 10105/2/1 là bao nhiêu?
Mô-đun có mộtPhạm vi đầu vào tương tự 0-4,1 Vvà điện trở đầu vào lớn hơn 1 MΩ.

Có thể kết nối tín hiệu 0-20 mA trực tiếp với mô-đun không?
Một tín hiệu trường 0-20 mA cần phải được chuyển đổi thành một mức tín hiệu phù hợp thông qua mộtFTA-T-14hoặc10105/A/1sắp xếp chuyển đổi trước khi kết nối với 10105/2/1.

Mô-đun cung cấp bao nhiêu đầu vào tương tự?
10105/2/1 quy định16 kênh đầu vào tương tựNó cũng bao gồm một đầu vào đọc điện áp bên ngoài.

Các module tự kiểm tra bao gồm những gì?
Kiểm tra bản thân bao gồm:Độ chính xác tuyệt đối, chuyển đổi đầy đủ phạm vi, crossstalk giữa các đầu vào, bộ lọc đầu vào kênh và điện áp cung cấp nội bộ.
