Cụm điều khiển bảng nối đa năng GE IS200CABPG1BAA

GE IS200CABPG1BAA Bộ phận điều khiển Backplane

Chi tiết sản phẩm:

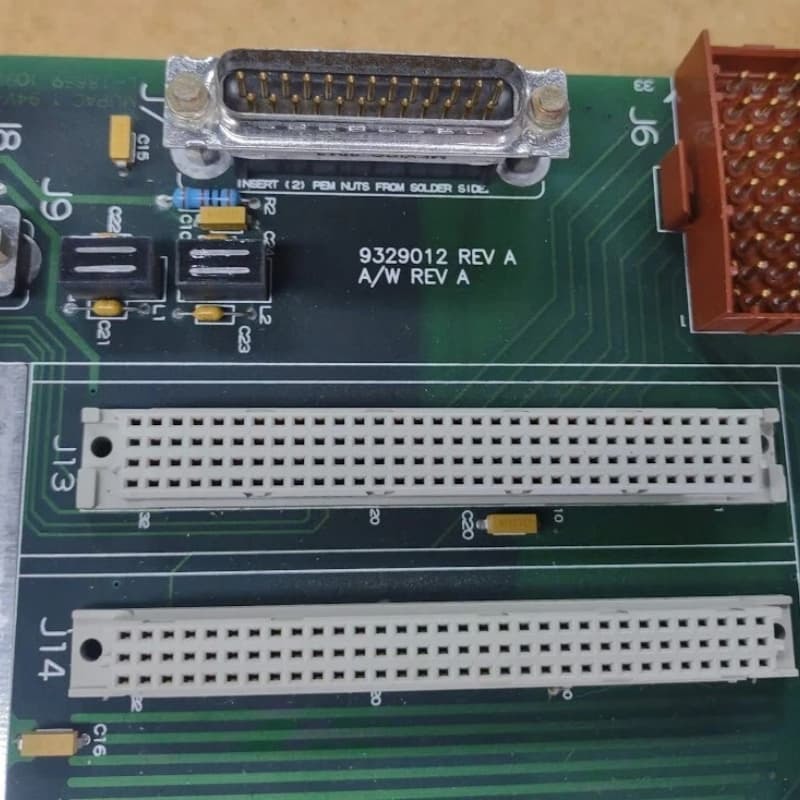

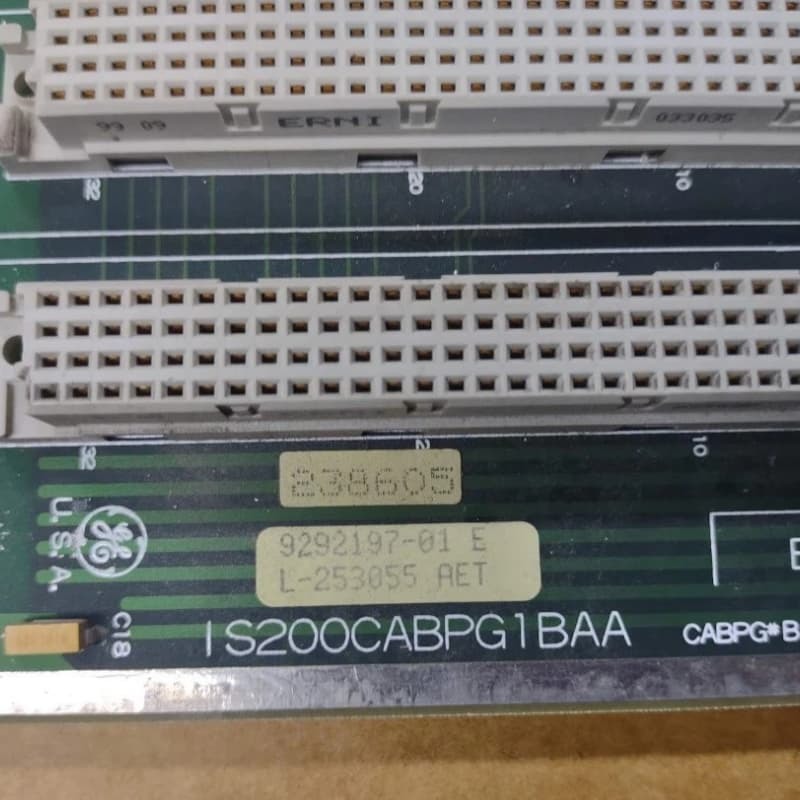

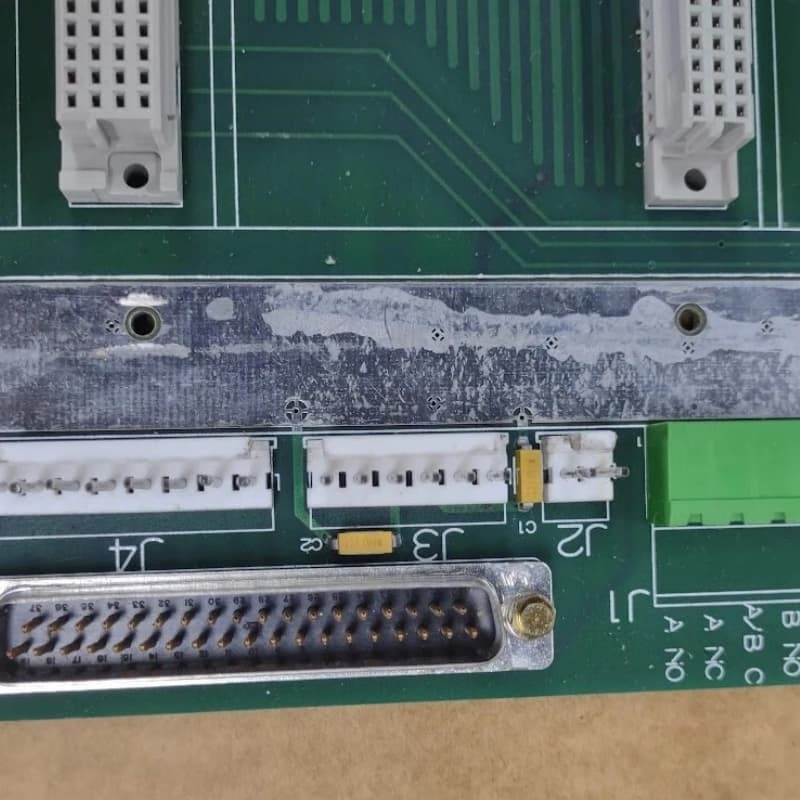

IS200CABPG1BAA, được phát triển bởi General Electric, là một hệ thống điều khiển tập hợp Backplane (CABP) trong loạt đổi mới, một bộ phận của hệ thống điều khiển tuabin Mark VI.

Hệ thống này đại diện cho một tiến bộ đáng kể so với loạt Mark V, mở rộng khả năng áp dụng từ tuabin khí và hơi nước đến tuabin gió, do đó bao gồm môi trường năng lượng.Là một trong những dòng sản phẩm GE Mark cuối cùng sử dụng công nghệ hệ thống điều khiển Speedtronic được cấp bằng sáng chế, loạt Mark VI vẫn là một giải pháp được tìm kiếm trên thị trường.

IS200CABPG1BAA kết hợp tính linh hoạt mô-đun, thiết kế tập trung vào an toàn và độ chính xác kỹ thuật để cung cấp một nền tảng đáng tin cậy cho điều khiển tuabin tiên tiến,thể hiện cam kết của GE về đổi mới và hiệu suất trong tự động hóa công nghiệp.

Đặc điểm:

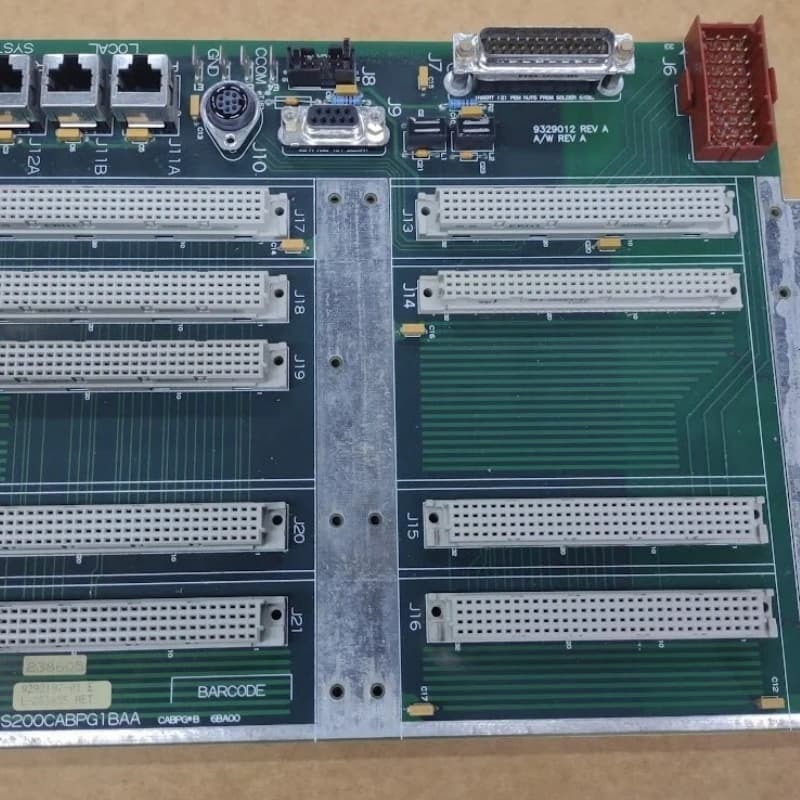

1Thiết kế mô-đun: Backplane có năm khe cắm để cắm vào các PCB khác nhau (ví dụ: bảng BAIA, DSPX, ACL_, BIC_, BPI_ / FOSA), cho phép tương tác liền mạch và giao diện tín hiệu bên ngoài.Mỗi khe được gán duy nhất cho các loại bảng cụ thể, đảm bảo tích hợp hệ thống có tổ chức.

2Cơ chế an toàn: Các kết nối chính: Ngăn chặn sự không phù hợp hoặc chèn sai các bảng, bảo vệ chống lại thiệt hại.

3Phân tách không gian: Các kết nối và bố trí không gian khác nhau loại bỏ nguy cơ kết nối ngẫu nhiên.

4. Phân tách điện áp: Sử dụng các cáp đa dẫn riêng biệt cho các ứng dụng điện áp thấp (< 50V) và cao (> 50V), đảm bảo hoạt động an toàn.

5Cấu hình jumper: 21 jumper (J1-J12 cho giao diện bên ngoài, J13-J21 cho khe cắm thẻ) cho phép tùy chỉnh cho các ứng dụng cụ thể, với các cấu hình chi tiết được tham chiếu trong GEI-100268A.

6Đặt bảng đầu cuối: Đặt chiến lược gần các điểm nhập cáp cho I / O của người dùng, tối ưu hóa khả năng truy cập và tổ chức hệ thống.

​
