Bảng tốc độ vượt quá giới hạn khẩn cấp GE DS215TCEAG1BZZ01A với Giám sát an toàn tuabin quan trọng, trọng lượng 2kg và Bảo hành 1 năm

GE DS215TCEAG1BZZ01A ((DS200TCEAG1B DS200TCEAG1BNE) Khối vượt tốc khẩn cấp

Chi tiết sản phẩm:

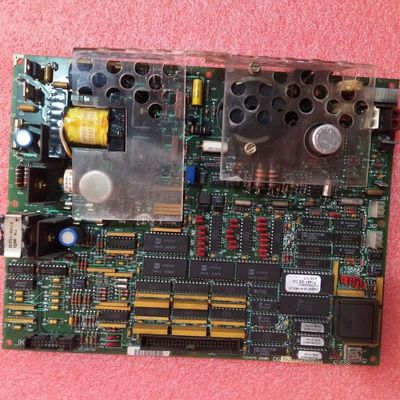

GEDS215TCEAG1BZZ01Alà một bảng vượt tốc khẩn cấp chuyên dụng được thiết kế cho Hệ thống điều khiển tuabin Mark V của GE, một nền tảng tích hợp công nghệ Speedtronic được sử dụng để điều khiển động cơ tuabin gió, hơi nước và khí.Là một biến thể sửa đổi của bản gốcDS215TCEAG1BZZ01Abảng gốc (bao gồm một sửa đổi chức năng hạng B duy nhất), vai trò cốt lõi của nó là giám sát ổ đĩa Mark V cho các lỗi quan trọng: điều kiện quá tốc độ và lỗi phát hiện ngọn lửa.Nó kích hoạt ổ đĩa tắt khi những rủi ro này được phát hiện, bảo vệ hoạt động của tua bin và sự toàn vẹn của thiết bị.

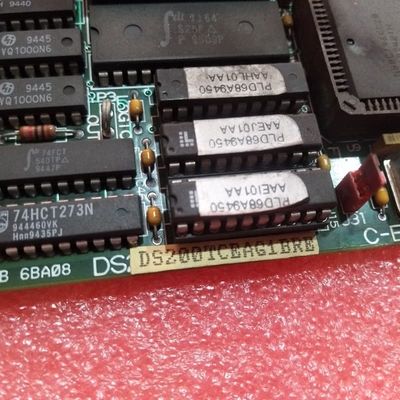

Về phần cứng, nó có một bộ vi xử lý, nhiều module PROM để lưu trữ firmware, 3 bộ an toàn để bảo vệ quá tải, 30 bộ nhảy để cấu hình,và một cặp kết nối bayonet nam để kết nối an toàn với các bảng điều khiển khácNó cũng bao gồm các mạch tích hợp chuyên biệt: Các mạch phát hiện ngọn lửa TCEA, mạch tăng tốc của tua-bin và mạch đồng bộ tự động - tất cả hỗ trợ các chức năng giám sát lỗi của nó.Các kết nối chính bao gồm J7 (PD Core Power Distribution), JK (TCEB Board Signals), JL (TCTG Board Trip Signals), JW (TCEB Flame Detection Signals), và JX1/JX2 (daisy-chained IONET).trong khi cấu hình phần mềm dựa trên trình soạn thảo cấu hình I / O tiêu chuẩn Mark V Series.

Đặc điểm chính:

Giám sát an toàn tua-bin quan trọng:Dedicated để phát hiện quá tốc độ và phát hiện ngọn lửa điều kiện chuyến đi, bắt đầu tắt ổ cắm kịp thời để ngăn ngừa thiệt hại thiết bị hoặc nguy cơ an toànNó đóng vai trò là tuyến phòng thủ đầu tiên, đảm bảo các rủi ro được giải quyết trước khi leo thang thành thất bại tốn kém.

Các mạch phát hiện lỗi chuyên biệt:Tích hợp phát hiện ngọn lửa TCEA, tốc độ quá cao của tua-bin và mạch đồng bộ tự động, mỗi mạch được thiết kế để theo dõi các thông số rủi ro cao cụ thể và đảm bảo phản ứng lỗi nhanh chóng.Các mạch này làm việc song song để bao gồm nhiều kịch bản an toàn quan trọng.

Thiết kế kết nối bayonet an toàn:Các đầu nối bayonet nam cho phép kết nối ổn định với các bảng điều khiển khác; hướng dẫn tháo bỏ (giữ bảng ổn định) ngăn ngừa thiệt hại vật lý trong quá trình bảo trì.Thiết kế này cân bằng kết nối mạnh mẽ với sự dễ dàng bảo trì an toàn.

Phần cứng có thể cấu hình và các thành phần được bảo vệ:30 jumper cho phép tùy chỉnh cho nhu cầu cụ thể của tua-bin; 3 bộ an toàn bảo vệ chống lại dòng chảy quá mức, và một lớp phủ PCB dày bảo vệ phần cứng khỏi căng thẳng môi trường hoặc mòn.Những tính năng này tăng khả năng thích nghi và kéo dài tuổi thọ của bảng.

Giao diện kết nối mục tiêu:Nhiều đầu nối chuyên dụng (J7, JK, JL, JW, JX1/JX2) kết nối với các thành phần Mark V chính (PD Core, TCEB, bảng TCTG, IONET), cho phép cung cấp năng lượng đáng tin cậy, tín hiệuvà chuyển giao lệnh khởi động cho phản ứng lỗi phối hợpĐiều này đảm bảo sự hợp tác liên tục giữa hệ thống an toàn.
