GE IS200DAMAG1BBB Gate Driver Amplifier và Interface

GE IS200DAMAG1BBB Bộ khuếch đại và giao diện điều khiển cổng

Chi tiết sản phẩm:

IS200DAMAG1BBB là một bo mạch biến tần do General Electric (GE) phát triển như một phần của Hệ thống Điều khiển Truyền động GE, đặc biệt để sử dụng trong bộ truyền động điện áp thấp khung Innovation Series 620 và là một phần của hệ thống quản lý tuabin khí và hơi nước GE Mark VI Speedtronic cho bộ truyền động Innovation.

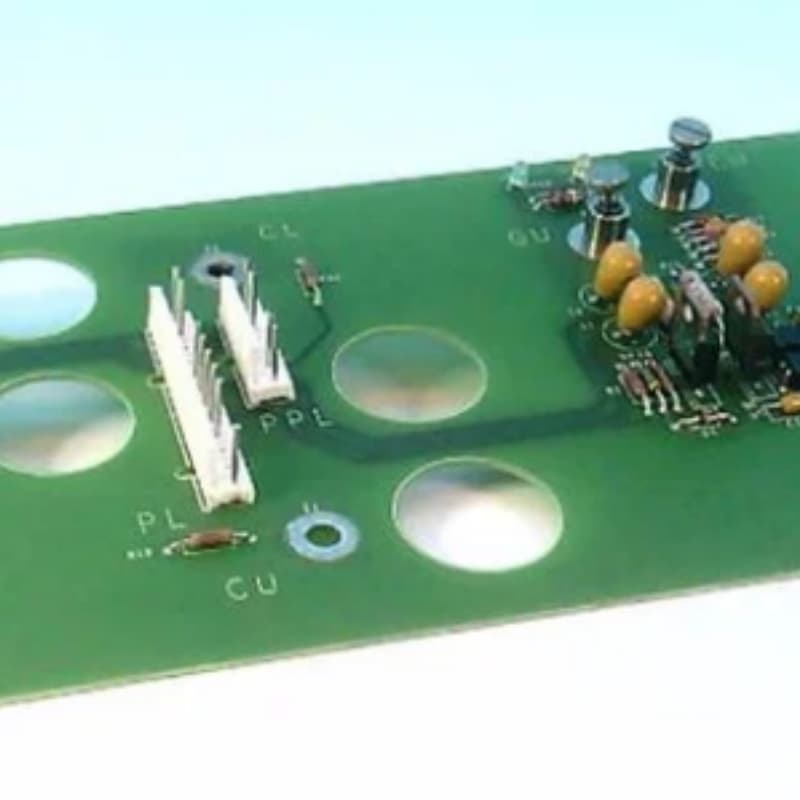

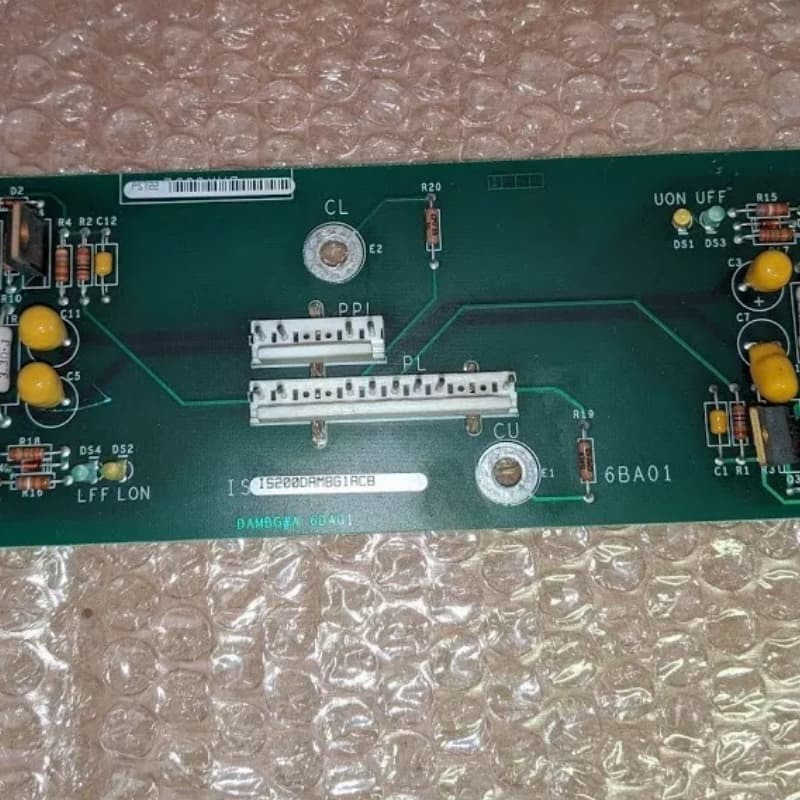

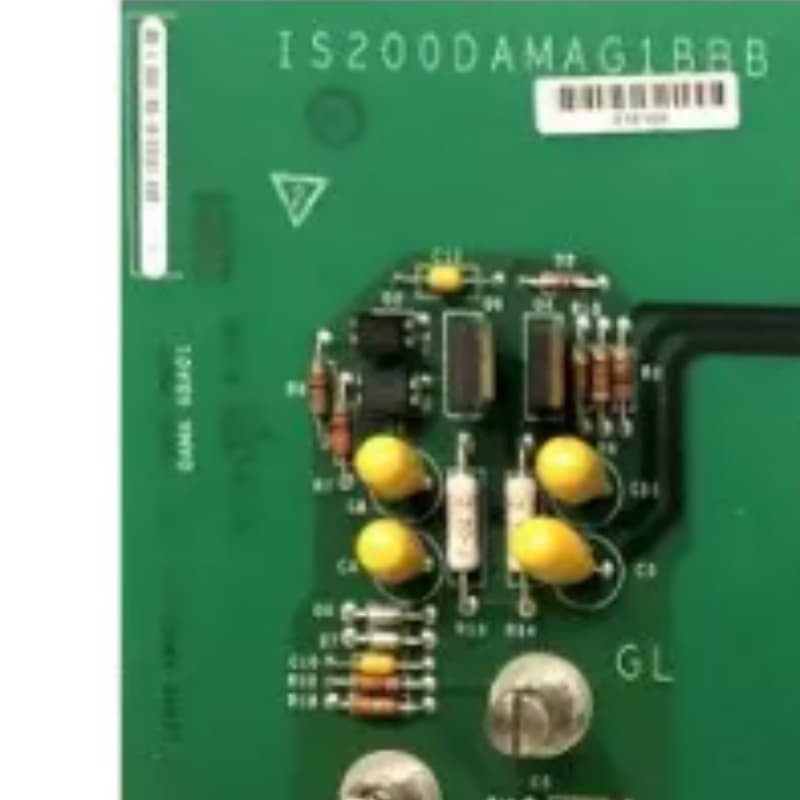

Bo mạch là một bảng mạch in (PCB), kích thước nhỏ và hình chữ nhật, với các linh kiện tập trung ở cả hai mặt của bảng và có cấu hình linh kiện giống nhau ở cả hai mặt. Nó là một phần của dòng thiết bị GE 193x, chủ yếu được sử dụng trong việc quản lý vận hành của tuabin khí và hơi nước công nghiệp.

Chức năng cốt lõi của nó là hoạt động như một bộ khuếch đại và bảng giao diện điều khiển cổng, kết nối thiết bị chuyển mạch nguồn (IGBT) với khung điều khiển chính và chịu trách nhiệm khuếch đại dòng điện để điều khiển cổng cuối cùng của chân cầu pha của bộ điều khiển chính. Ba bo mạch được cố định cho mỗi bộ truyền động, một cho mỗi chân pha và có thể được kết nối trực tiếp với bo mạch Giao diện Đặc tính Cầu cũng như các đầu cuối cổng, phát xạ và thu của IGBT.

Dịch bằng DeepL.com (phiên bản miễn phí)

Thông số hiệu suất:
phù hợp với các ứng dụng công suất cao với định mức điện áp lên đến 690 volt, định mức dòng điện lên đến 1700 amps và định mức công suất truyền động tương ứng với khung 620.
Nguồn cung cấp trình điều khiển cổng có sẵn ở các điện áp cụ thể: +15V (P15L) và -7.5V (N7L) cho trình điều khiển cổng dưới và +15V (P15U) và -7.5V (N7U) cho trình điều khiển cổng trên.

Tính năng:
1. Có các khe cắm mô-đun bộ nhớ kép (DIMM) để lưu trữ thông số, cổng Ethernet để giao tiếp, đèn LED chỉ báo trạng thái và khả năng nâng cấp chương trình cơ sở tích hợp.

2. Được trang bị các chất bán dẫn công suất, trình điều khiển cổng và mạch bảo vệ để kiểm soát dòng điện trong hệ thống truyền động.

3. Được thiết kế chắc chắn để chịu được môi trường công nghiệp khắc nghiệt với khả năng chống chịu cao với nhiệt độ, độ rung và độ ẩm. Nó cũng có các tính năng chẩn đoán tiên tiến cung cấp thông tin chi tiết về hiệu suất và trạng thái của động cơ để bảo trì và khắc phục sự cố dễ dàng, đồng thời tương thích với nhiều loại động cơ AC cho nhiều ứng dụng công nghiệp.

4. Linh hoạt, có thể lập trình và tùy chỉnh để đáp ứng các nhu cầu cụ thể của các ứng dụng điều khiển động cơ khác nhau.

5. Dễ dàng cài đặt và tích hợp liền mạch với các thành phần khác của bộ truyền động Innovation Series.

​
