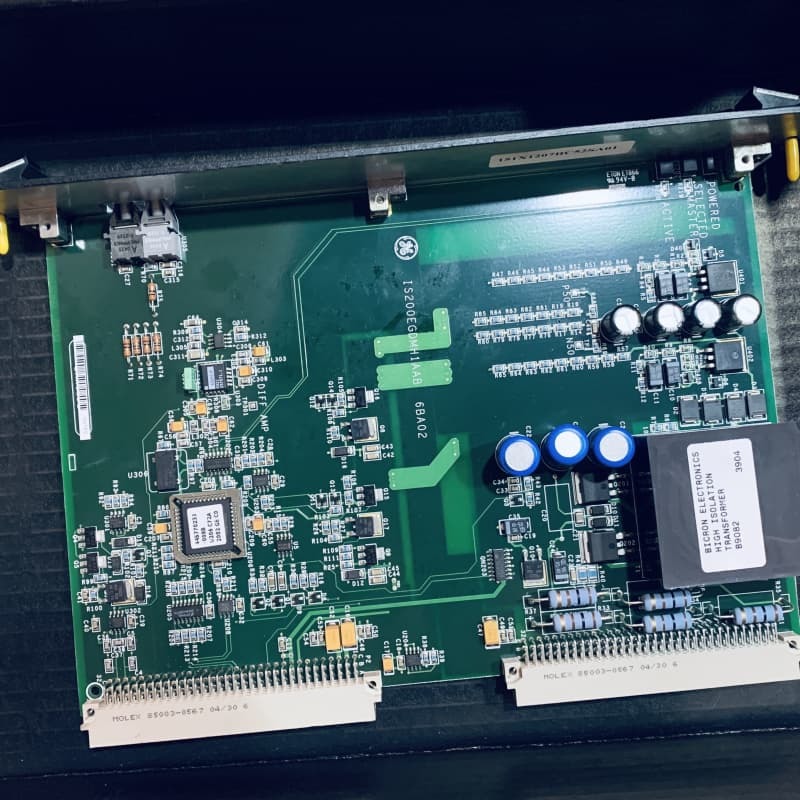

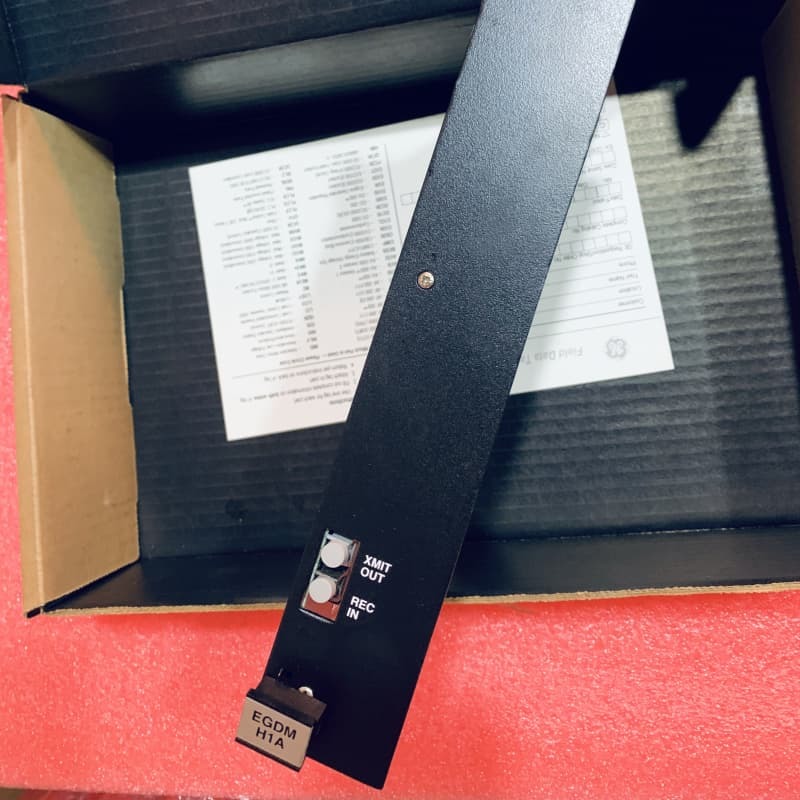

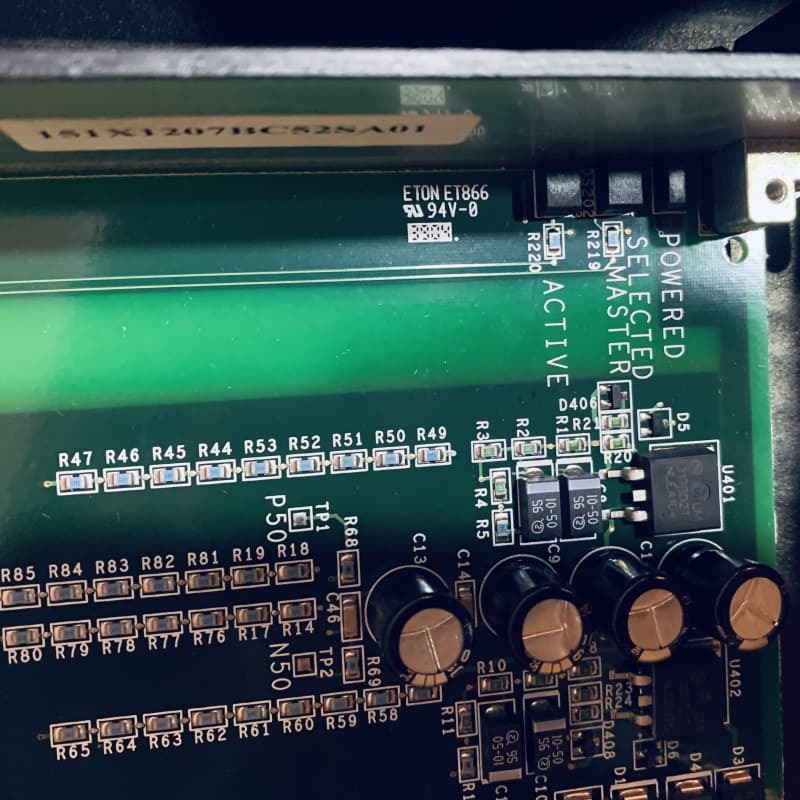

GE IS200EGDMH1AAB Mô-đun Phát hiện Chạm đất Exciter

GE IS200EGDMH1AAB Mô-đun Phát hiện Chạm Đất Exciter

Chi tiết sản phẩm:

GE IS200EGDMH1AAB là một Mô-đun Phát hiện Chạm Đất Exciter, chuyên giám sát các hệ thống kích từ để phát hiện lỗi chạm đất. Chức năng cốt lõi của nó là phát hiện các kết nối điện không mong muốn giữa các thành phần mạch kích từ trực tiếp và đất, một biện pháp an toàn quan trọng trong các thiết lập công nghiệp điện áp cao.

Được trang bị mạch phát hiện nhạy bén, nó xác định ngay cả những lỗi chạm đất nhỏ, kích hoạt cảnh báo hoặc các hành động bảo vệ để ngăn ngừa hư hỏng thiết bị hoặc các mối nguy hiểm về an toàn. Tương thích với các hệ thống kích từ của GE, nó tích hợp liền mạch vào các kiến trúc điều khiển, đảm bảo giám sát liên tục trong các môi trường khắc nghiệt như nhà máy điện hoặc cơ sở tuabin.

Tính năng:

Phát hiện Chạm Đất Hiện Trường: Chức năng chính là phát hiện điện trở rò rỉ hiện trường giữa bất kỳ điểm nào trong mạch hiện trường máy phát và đất, bao gồm cả phía AC và DC của mạch, và nhằm xác định rò rỉ bất thường có thể gây ra nguy hiểm về an toàn hoặc ảnh hưởng đến tính toàn vẹn của hệ thống.

Cấu hình Hệ thống:Trong cấu hình hệ thống đơn giản, một mô-đun EGDM duy nhất được sử dụng để phát hiện chạm đất; trong thiết lập hệ thống dự phòng được thiết kế để tăng độ tin cậy, ba mô-đun EGDM được sử dụng để đảm bảo khả năng phát hiện lỗi chạm đất mạnh mẽ cho mạch hiện trường máy phát.

Tương tác Mô-đun EXAM: Mô-đun phát hiện chạm đất hợp tác với mô-đun khuếch đại kích từ. Mô-đun EXAM hoạt động như một bộ suy giảm để phát hiện điện áp trên điện trở phát hiện chạm đất. Tín hiệu điện áp được truyền qua cáp chín lõi chuyên dụng; mô-đun EXAM nằm trong mô-đun điện áp cao của bảng điều khiển phụ.
