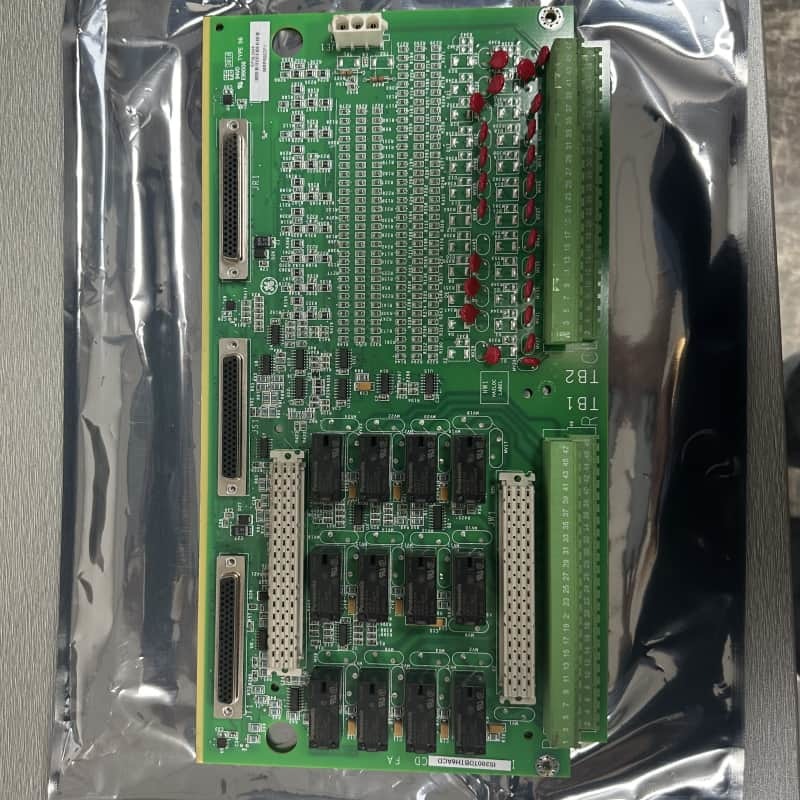

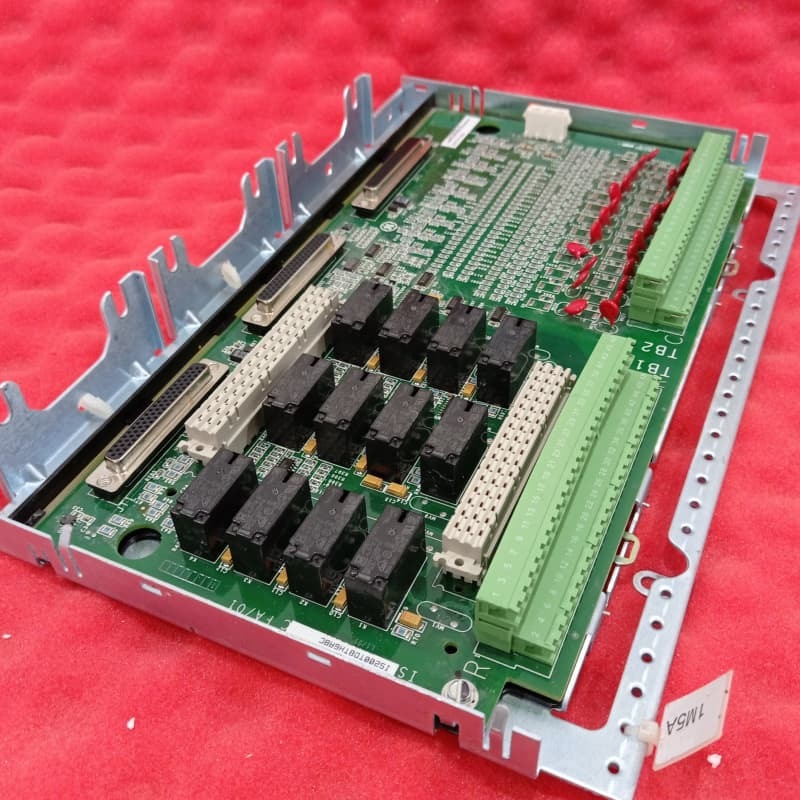

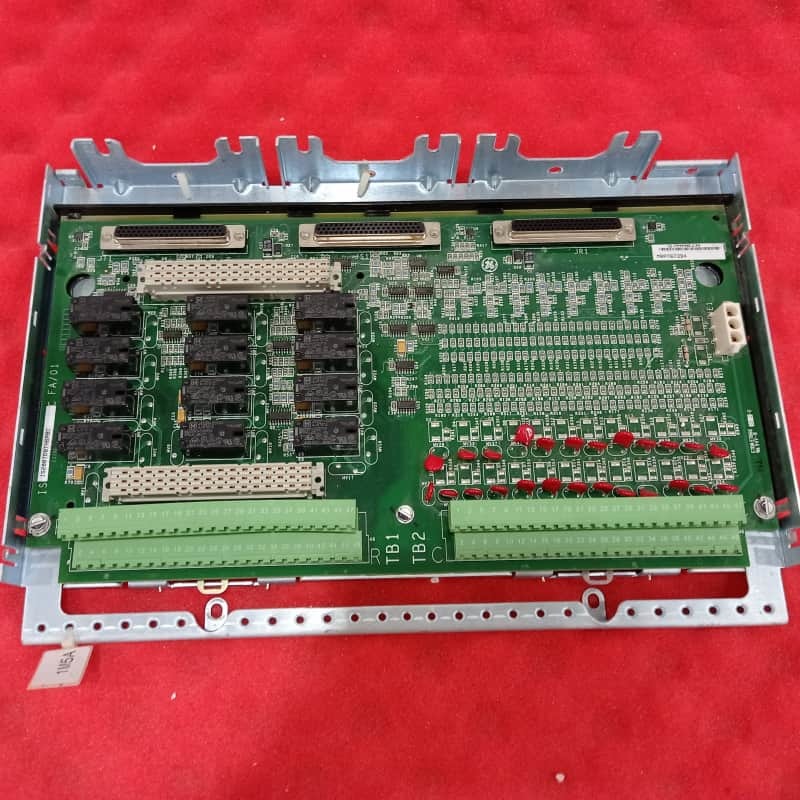

GE IS230TDBTH6A Bảng Đầu Cuối Vào/Ra Rời Rạc cho Điều Khiển Tua-bin

GE IS230TDBTH6A(IS200TDBTH6ABC) là một Bảng Đầu Cuối Vào/Ra Rời Rạc mạnh mẽ trong dòng Mark VI, được thiết kế cho các hệ thống TMR  với gắn DIN-rail hoặc phẳng. Nó chấp nhận 24 đầu vào tiếp điểm cách ly theo nhóm (danh định 125V DC) và có 12 rơ le Form-C, có thể mở rộng thông qua một bảng WROBH1 tùy chọn. Được trang bị 49 điện trở oxit kim loại (MOV) và bộ lọc đầu vào, nó triệt tiêu đột biến và nhiễu tần số cao, đảm bảo tính toàn vẹn tín hiệu trong môi trường công nghiệp khắc nghiệt.

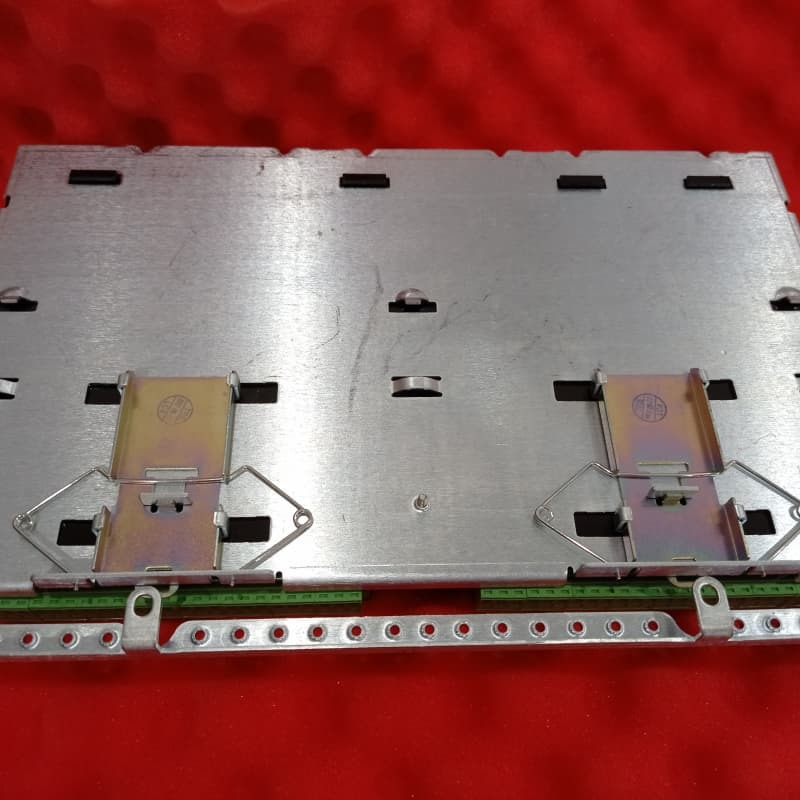

Tương thích với các hệ thống Mark VI, nó kết nối với ba gói I/O PDIO thông qua các đầu nối D-type, giao tiếp với bộ điều khiển qua Ethernet, mỗi gói được liên kết với bộ điều khiển R, S hoặc kép. Việc lắp đặt bao gồm gắn trên một giá đỡ kim loại tấm với dây 12-24 AWG đến hai khối đầu cuối 48 (TB1 cho rơ le, TB2 cho đầu vào). Nó không có cầu nối phần cứng, trong khi tùy chọn WROBH1 sử dụng 6 cầu nối để điều khiển nguồn rơ le.

Các tính năng chính
Dung lượng vào/ra: 24 đầu vào tiếp điểm cách ly theo nhóm (125V DC) và 12 rơ le Form-C, với khả năng mở rộng tùy chọn thông qua WROBH1.

Bảo vệ mạnh mẽ: 49 MOV và bộ lọc đầu vào bảo vệ chống lại đột biến và nhiễu, rất quan trọng đối với độ tin cậy công nghiệp.

Khả năng tương thích TMR: Tích hợp với ba gói PDIO để giao tiếp dựa trên Ethernet với bộ điều khiển TMR, đảm bảo tính dự phòng.

Gắn linh hoạt: Có thể gắn DIN-rail hoặc tủ thông qua giá đỡ kim loại tấm, với các khối đầu cuối kiểu Euro có thể cắm được (TB1/TB2) để đi dây có tổ chức.

Cấu hình đơn giản: Không có cầu nối phần cứng; bảng WROBH1 tùy chọn sử dụng 6 cầu nối để bật/tắt nguồn rơ le, thích ứng với nhu cầu tiếp điểm khô.

Chẩn đoán: Giám sát các tiếp điểm rơ le và trạng thái cầu chì với WROBH, cung cấp phản hồi cho các gói PDIO để khắc phục sự cố hiệu quả.
