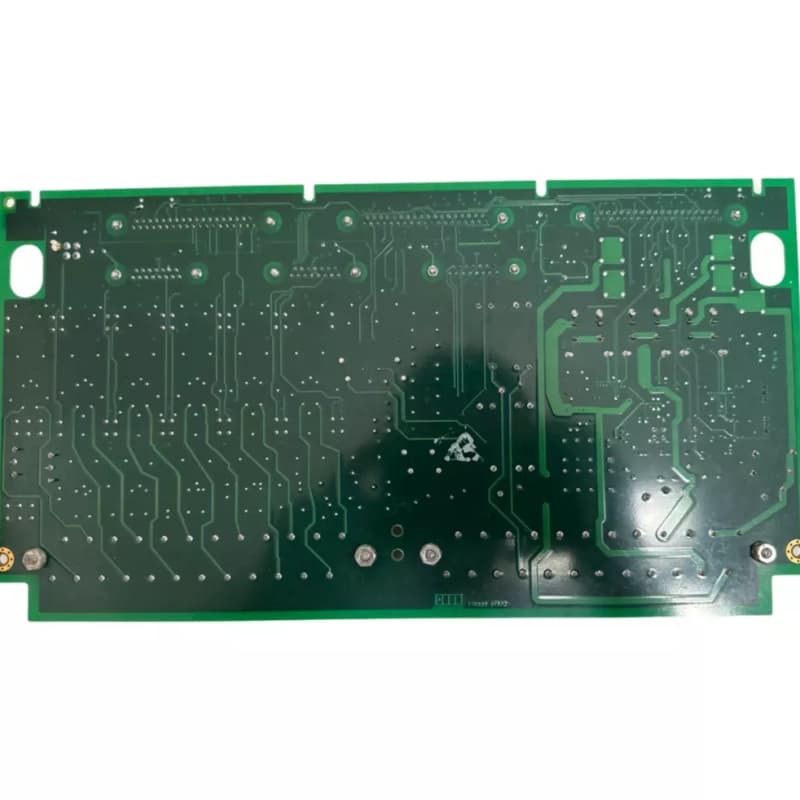

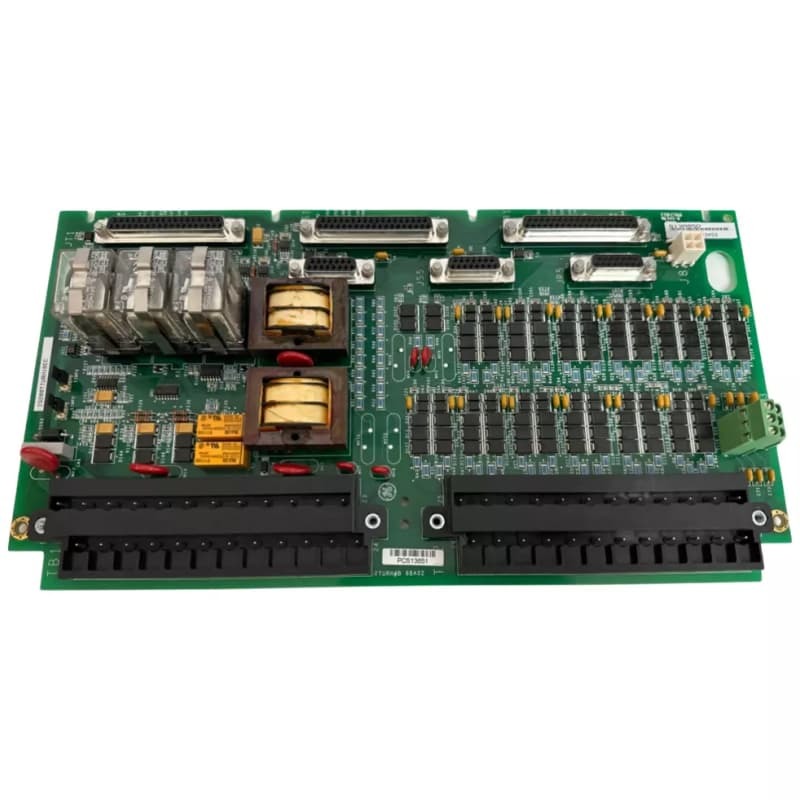

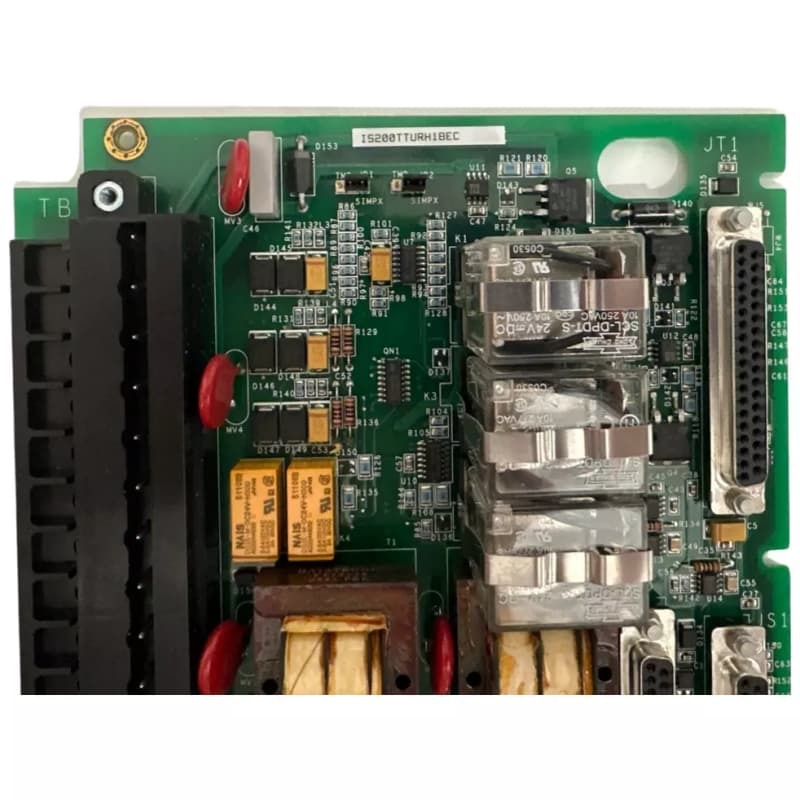

GE IS200TTURH1BCC Bảng kết thúc tuabin cho Mark VI

GE IS200TTURH1BCC là một Bảng Đầu Vào Bảo Vệ Chính trong Mark VI, rất quan trọng để điều khiển tuabin khí, hơi nước và gió. Là một bảng đầu cuối tuabin, nó giao tiếp với bộ xử lý I/O của tuabin, quản lý các đầu vào/đầu ra chính, có 12 thiết bị đo xung thụ động, tín hiệu điện áp máy phát/thanh cái từ máy biến áp điện thế, đầu ra 125V DC cho cuộn dây cầu dao chính và đầu vào cảm biến điện áp/dòng điện trục.

Nó có các rơ le K25, K25P và K25A—tất cả phải đóng để cung cấp 125V DC cho cầu dao chính. Các đầu nối bao gồm JR5 (tín hiệu tốc độ đến VTUR), JR1 và các đầu nối bổ sung cho hệ thống TMR. Việc lắp đặt liên quan đến việc đấu dây vào các khối đầu cuối TB1/TB2 và sử dụng các cầu nối JP1/JP2 để chuyển đổi giữa các cấu hình Simplex và TMR. TB3 hỗ trợ các kết nối TTL tùy chọn với các bộ thu tốc độ chủ động.

Tính năng:
I/O Đa Chức Năng: Xử lý đo tốc độ, giám sát điện áp, điều khiển cầu dao và xử lý tín hiệu trục, cần thiết cho hoạt động của tuabin.

Hỗ trợ Dự phòng: Có thể cấu hình thông qua các cầu nối cho hệ thống Simplex hoặc TMR, với TMR sử dụng sáu đầu nối để chịu lỗi.

Rơ le Quan trọng: Rơ le K25, K25P, K25A cho phép vận hành cầu dao chính, đảm bảo phân phối điện an toàn.

Khả năng Kết nối Linh hoạt: Bao gồm các đầu nối D-shell, khối đầu cuối và TB3 cho TTL, thích ứng với nhiều đầu vào cảm biến/thiết bị khác nhau.

Tương thích Mark VI: Tích hợp với hệ thống Mark VI/VIe, hỗ trợ tuabin khí, hơi nước và gió—một bản nâng cấp so với các ứng dụng hạn chế của Mark V.
