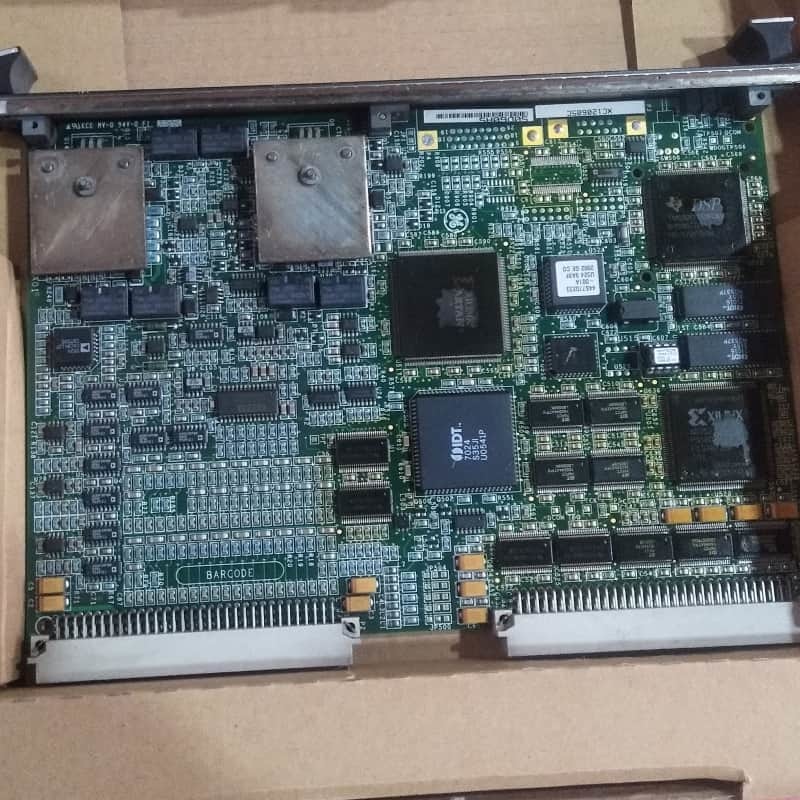

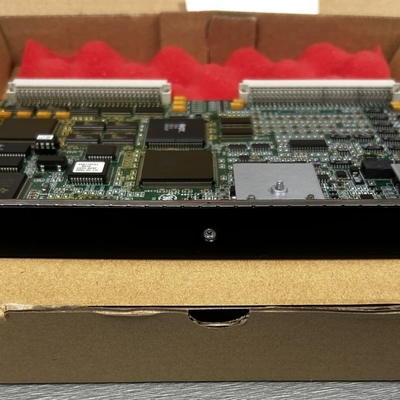

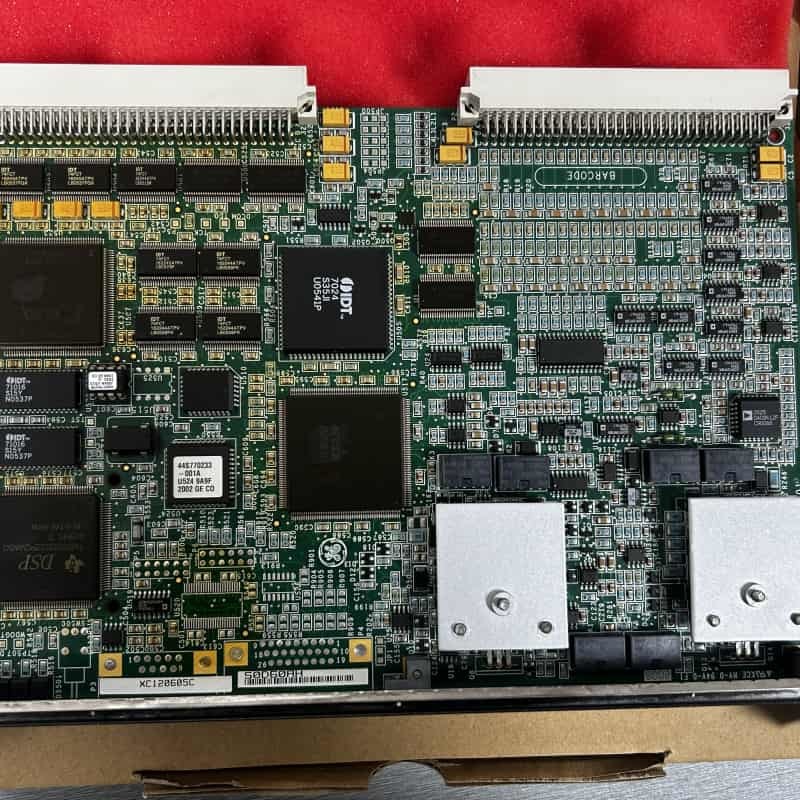

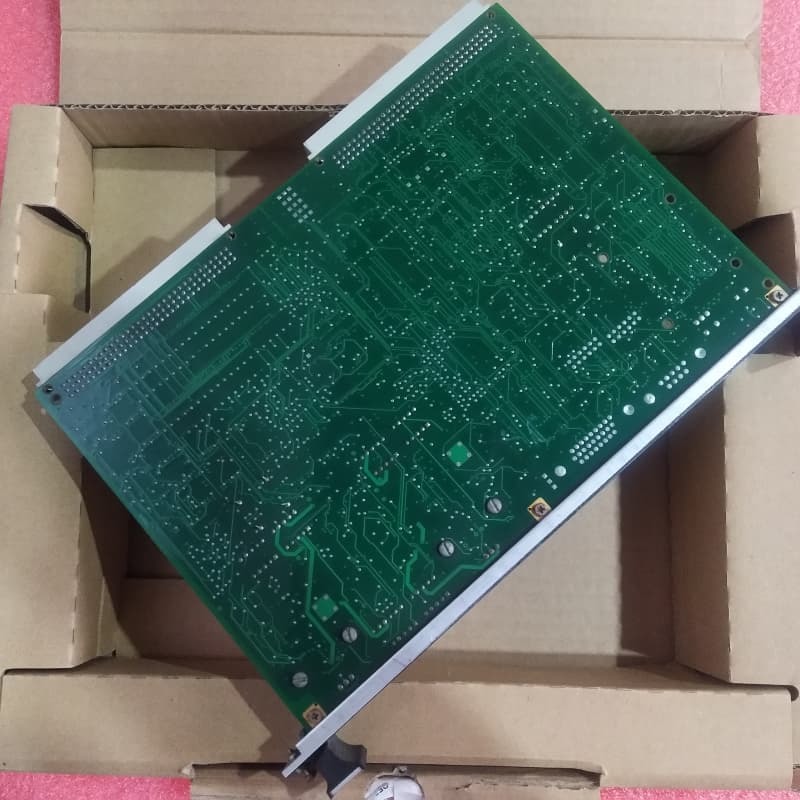

Bảng đầu vào tương tự VME IS200VAICH1D của GE cho Tua-bin Mark VI

GEIS200VAICH1Dlà một bảng đầu cuối Contact Input Group Isolation, một phần của hệ thống VAIC trong các hệ thống điều khiển tuabin Mark VI của GE. Nó xử lý 20 đầu vào tương tự và 4 đầu ra tương tự,chuyển đổi tín hiệu analog sang kỹ thuật số thông qua bảng xử lý VAIC và truyền dữ liệu đến bộ điều khiển thông qua backplane VME. Nó hỗ trợ cả thiết lập đơn giản và TMR cấu hình TMR truyền tín hiệu đến ba giá đỡ VME (R, S, T) để dư thừa.

Tương thích với các thế hệ VAIC trước đó, nó hoạt động với bảng đầu cuối TBAIH1B và tất cả các sửa đổi DTAI, điều khiển đầu ra 20 mA trên 1000 feet của dây # 18 với kháng tải 500Ω.Việc lắp đặt bao gồm việc bảo mật bảng trong một giá đỡ VME, trong khi hoạt động dựa trên các jumper để cấu hình các loại đầu vào và phạm vi đầu ra.

Đặc điểm:

Công suất I/O:20 đầu vào tương tự và 4 đầu ra, với 10 đầu vào / 2 đầu ra cho mỗi bảng đầu cuối.

Hỗ trợ về việc sa thải:Tương thích với hệ thống TMR, phân phối tín hiệu đến ba giá đỡ VME để chịu lỗi, cộng với thiết lập đơn giản.

Xử lý tín hiệu:Tích hợp điều kiện tín hiệu, chuyển đổi A / D / D / A, và một multiplexer tương tự để dịch tín hiệu chính xác.

Chẩn đoán:Đèn LED mặt trước cho thấy trạng thái hoạt động; bao gồm kiểm tra giới hạn phần cứng / hệ thống, xác nhận tín hiệu TMR và kiểm tra tương thích với chip ID TBAI.

Khả năng tương thích và linh hoạt:Hoạt động với các bảng VAIC cũ, hỗ trợ các loại đầu vào / đầu ra khác nhau thông qua các máy nhảy, và cho phép phát hiện trạm nén máy nén cho tuabin khí.

Sức bền công nghiệp:Được thiết kế cho môi trường khắc nghiệt, với hiệu suất ổn định trên các đường dây dài và các tham số có thể cấu hình cho báo động.
