Bảng bảo vệ tuabin GE IS200TPROH1BBB Mark VI

GEIS200TPROH1BBBlà một bảng bảo vệ trong loạt Mark VI, quan trọng đối với hệ thống an toàn tua-bin. Nó cung cấp các tín hiệu thiết yếu cho các bảng VPRO gấp ba lần,tạo thành một hệ thống bảo vệ quá tốc và đồng bộ hóa khẩn cấp độc lậpThiết lập này hoạt động tách biệt với điều khiển tua-bin chính, đảm bảo phản ứng an toàn đáng tin cậy.

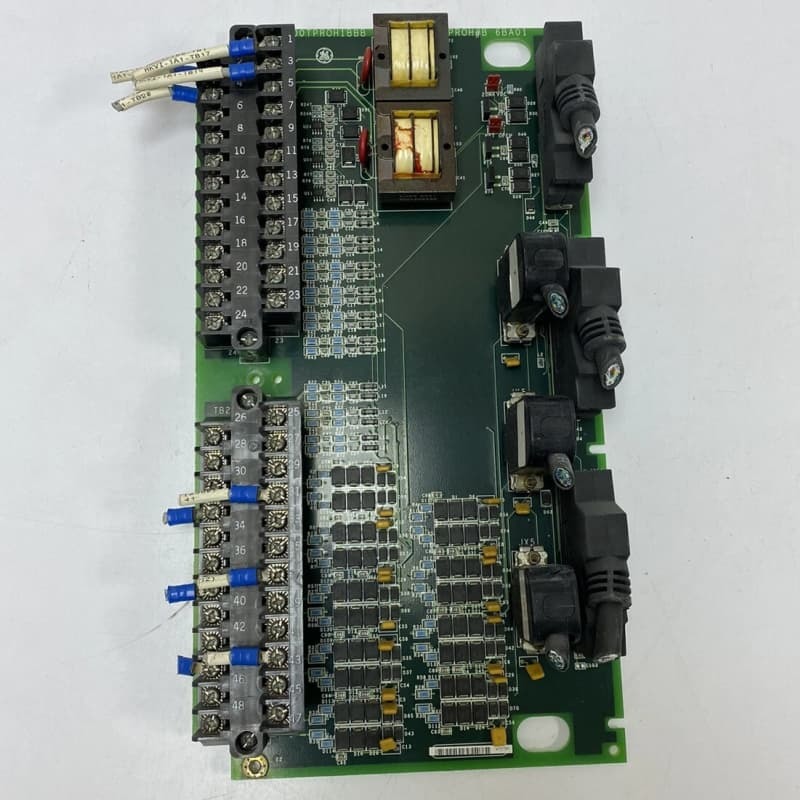

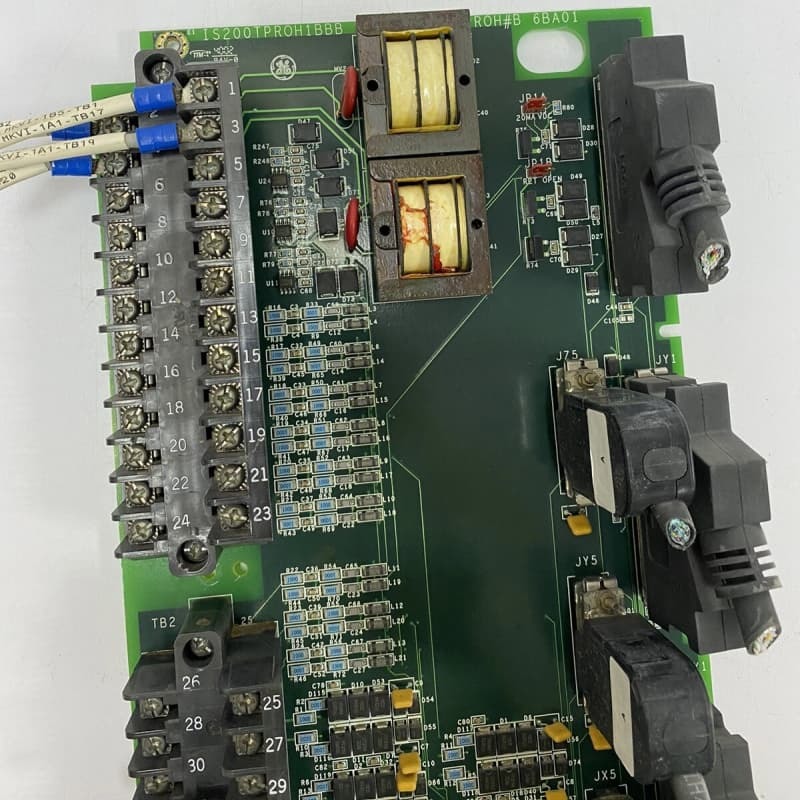

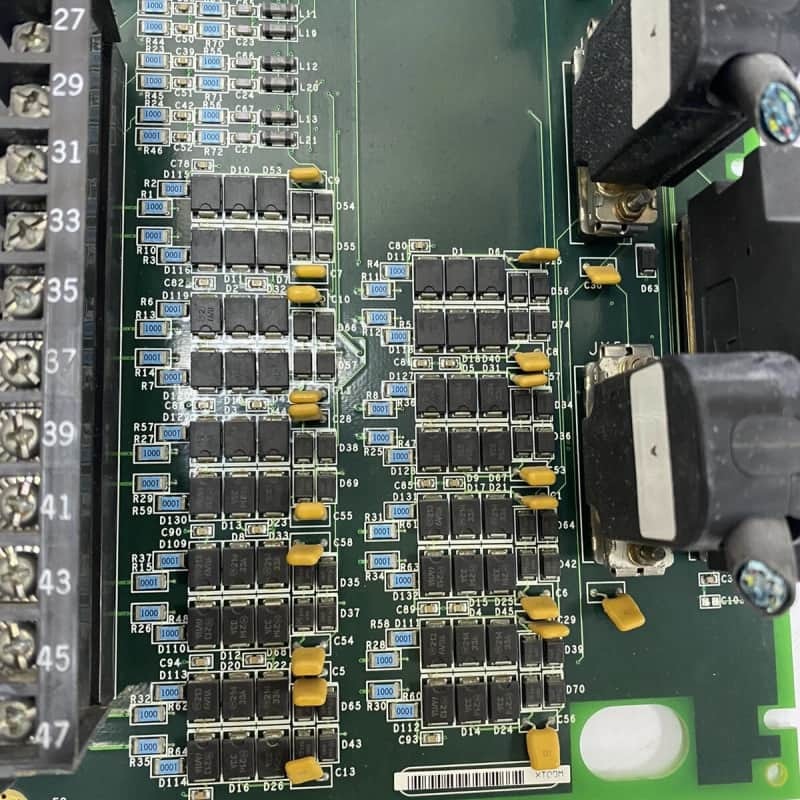

Về mặt vật lý, bảng hình chữ nhật dài có hai khối đầu cuối màu đen lớn ở cạnh trái, các bộ chuyển tiếp màu đỏ với các thành phần màu vàng, MOV màu đỏ, ba kháng cự biến dọc,Năng lượng nhỏ màu vàngNó kết nối với bảng VPRO và bảng đầu cuối TREx, tạo điều kiện cho lưu lượng tín hiệu cho chức năng điều khiển điện cực và chức năng khẩn cấp.

Đặc điểm:
Các tín hiệu quan trọng đối với an toàn:Cung cấp tín hiệu tốc độ, nhiệt độ và điện áp cho bảng VPRO, cho phép bảo vệ quá tốc khẩn cấp và đồng bộ hóa độc lập.

Sự tích hợp thừa:Hoạt động với bảng VPRO gấp ba lần, đảm bảo dung nạp lỗi trong các hệ thống an toàn tách biệt với các điều khiển chính.

Điều khiển khởi động:Hỗ trợ tối đa ba trip solenoid thông qua TREx và TRPx boards, với bất kỳ khả năng kích hoạt các chuyến đi của tuabin.

Quản lý Relay:VPRO điều khiển 12 TREG relay 9 trong các nhóm bỏ phiếu để quản lý điện điện; một TREG thứ cấp có thể được điều khiển thông qua J4 để tăng cường dư thừa.

Phần cứng mạnh mẽ:Bao gồm các khối đầu cuối, rơle, MOV và kháng cự, được thiết kế cho hiệu suất bền vững trong môi trường tua-bin công nghiệp.
