GE IS200TRLYH1BGF Board Relay Terminal cho điều khiển tuabin Mark VI

GEIS200TRLYH1BGFlà một bảng đầu ra rơle trong Hệ thống điều khiển tuabin Mark VI, được điều khiển bởi các bảng VCCC, VCRC hoặc VGEN, hỗ trợ cả cấu hình đơn giản và TMR.Nó kết nối với giá đỡ VME thông qua các cáp phích đúc bằng JA1 cho các thiết lập đơn giản và JR1/JS1/JT1 cho các hệ thống TMR. Nhà chứa 12 relay từ tính cắm, nó cung cấp đầu ra linh hoạt: 6 đầu tiên là jumper cấu hình cho khô Form-C liên lạc hoặc điều khiển điện tử bên ngoài,Relay 711 cung cấp các liên lạc Form-C biệt lập không có điện, và rơle 12 được chuyên dụng cho các ứng dụng như bộ biến áp lửa.

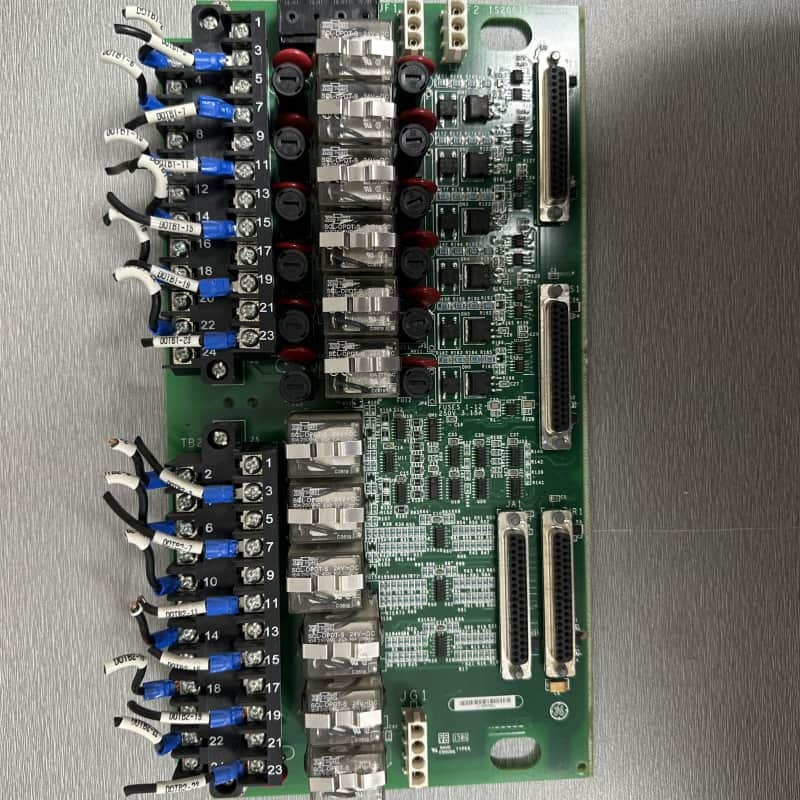

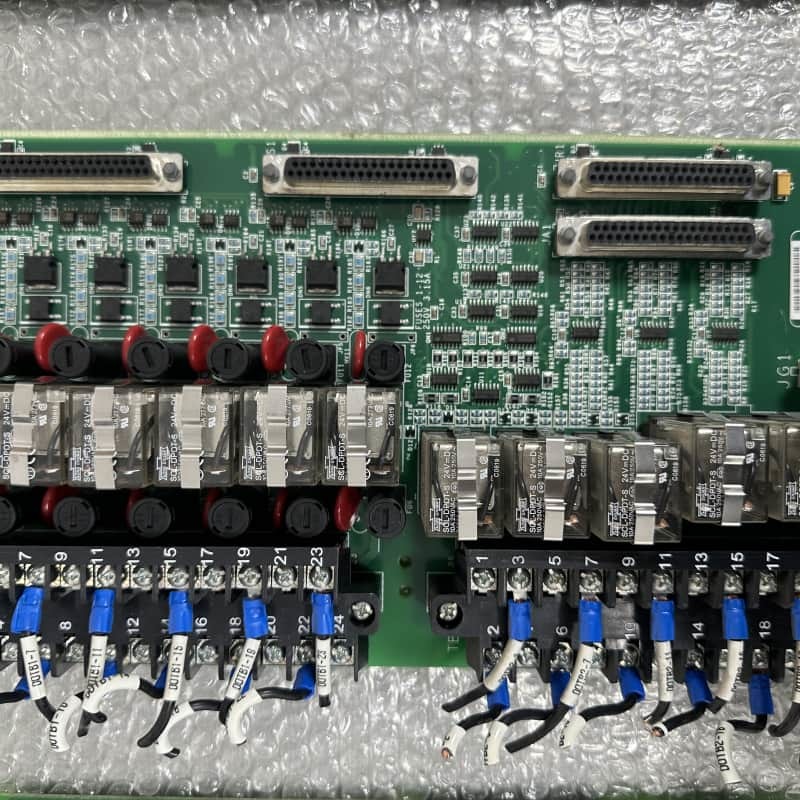

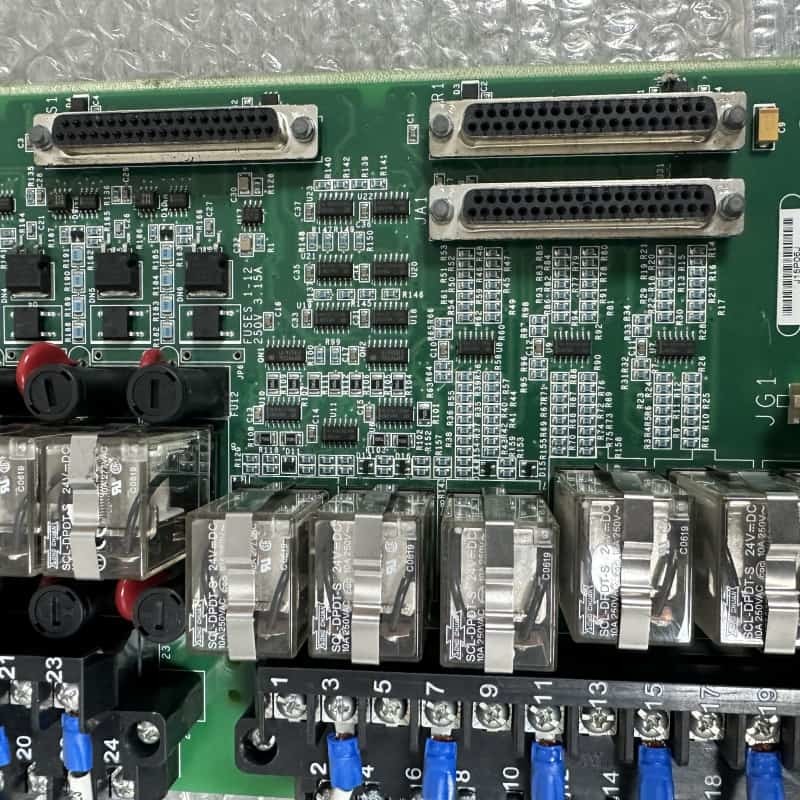

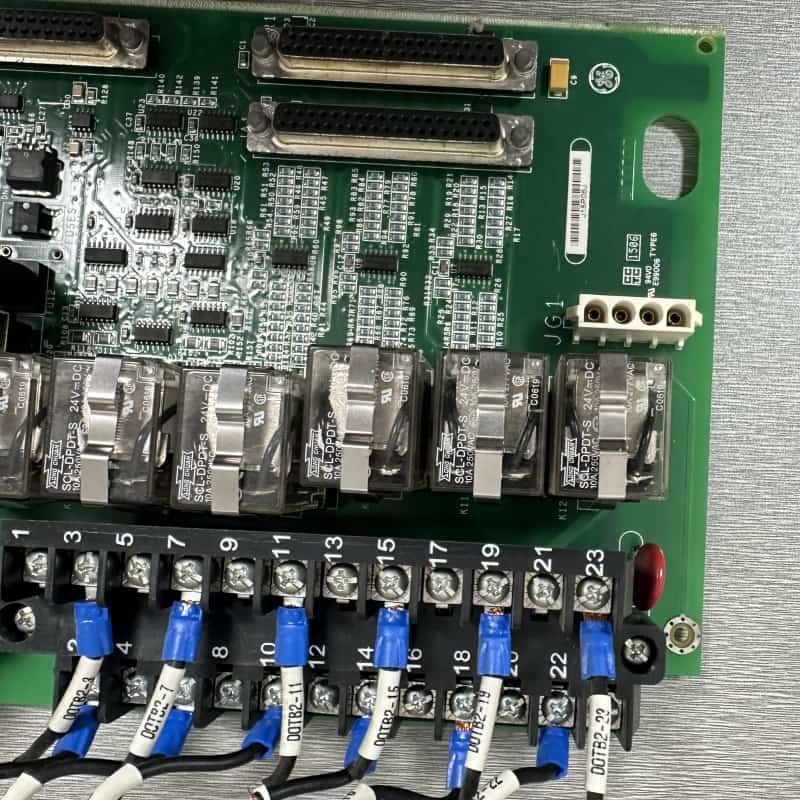

Về mặt vật lý, bảng hình chữ nhật có hai khối đầu cuối màu đen dài, rơle dọc với nắp trong suốt, bóng bán dẫn, MOV màu đỏ, tụ điện màu xanh và mạch tích hợp.Là một phần của dòng sản phẩm cũ Mark VI, nó đảm bảo hiệu suất đáng tin cậy trong điều khiển tua-bin công nghiệp, mặc dù đã ngừng sản xuất.

Đặc điểm:
Tính linh hoạt của rơle:12 rơle với đầu ra có thể cấu hình, 6 cho các liên lạc khô / solenoid, 5 liên lạc khô chuyên dụng, 1 chuyên dụng cho các bộ biến đổi bắt lửa.

Khả năng đa năng:Hỗ trợ 125V DC, 115/230V AC và tùy chọn 24V DC, với các bộ bảo hiểm có thể chọn và khử trên tàu để đảm bảo an toàn.

Hỗ trợ về việc sa thải:Tích hợp với hệ thống TMR thông qua nhiều đầu nối, đảm bảo khả năng chịu lỗi trong các ứng dụng quan trọng.

Khám phá lỗi:Máy theo dõi chuyển tiếp mất kích thích, sự khác biệt dòng cuộn dây và thất bại liên lạc, kích hoạt cảnh báo hoặc khử năng lượng cho các bộ chuyển tiếp để an toàn.

Thiết kế bền:Các thành phần mạnh mẽ (MOV, transistor) và cấu trúc cấp công nghiệp đảm bảo tuổi thọ trong môi trường tua-bin khắc nghiệt.

Hệ thống tương thích:Làm việc liền mạch với các bộ điều khiển Mark VI, tăng tính linh hoạt điều khiển trong tự động hóa tuabin khí / hơi nước.
