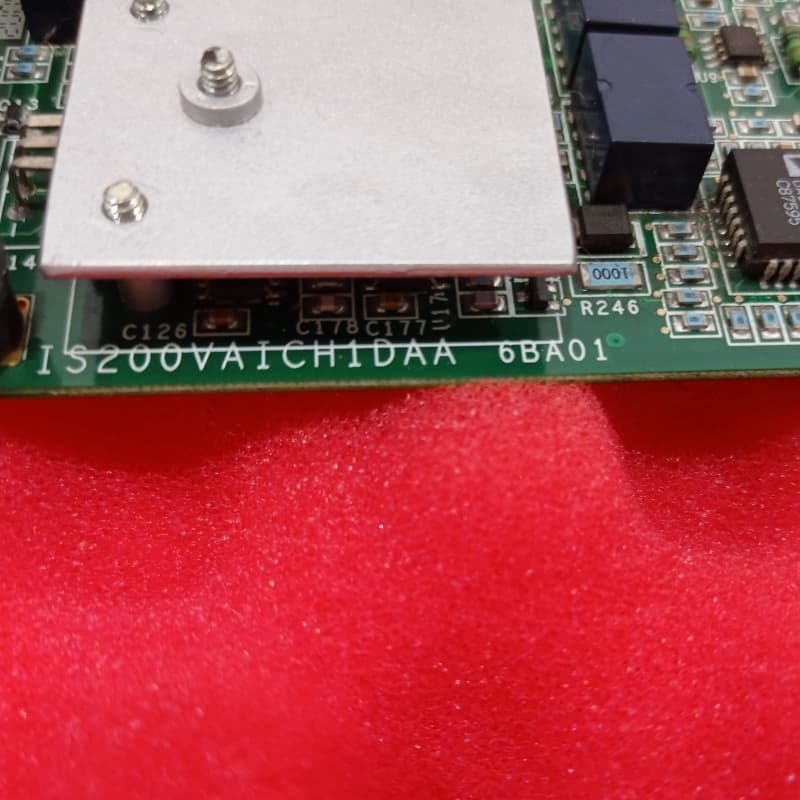

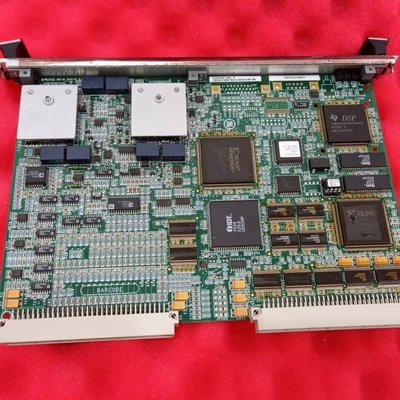

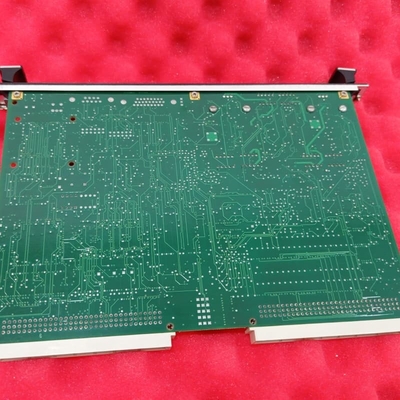

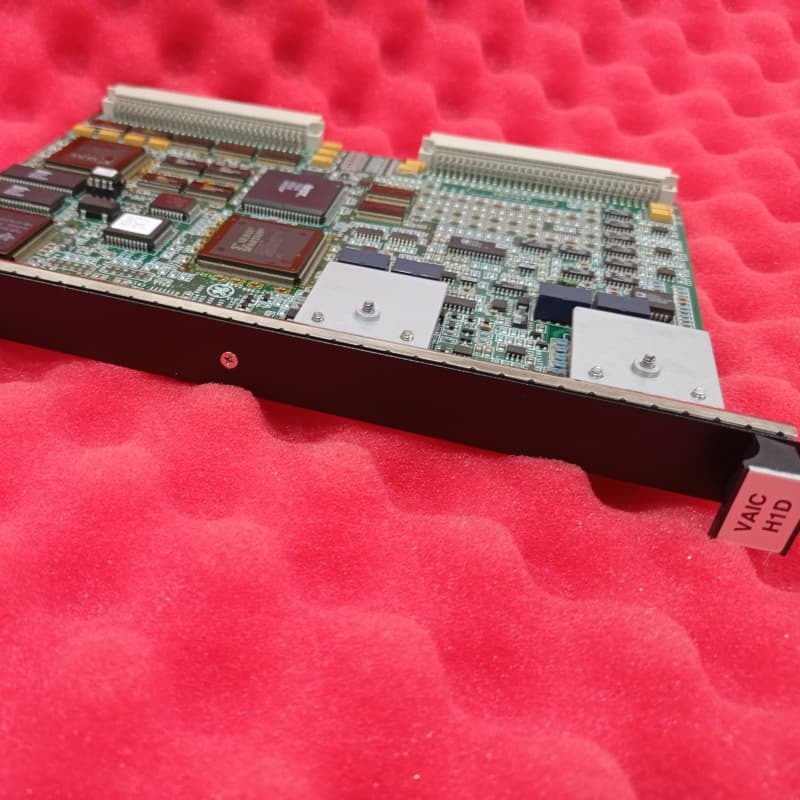

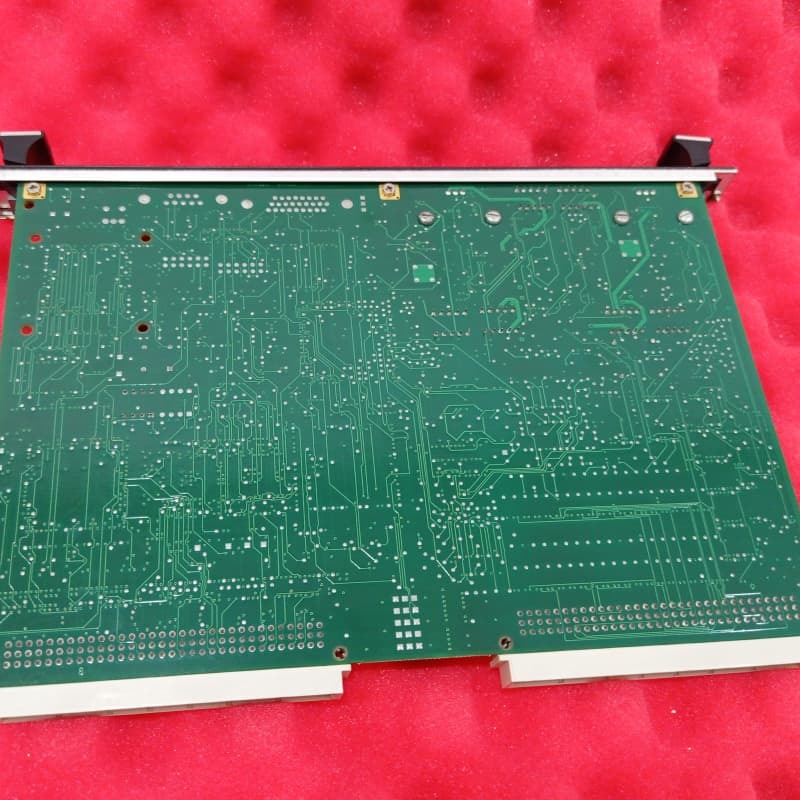

GE IS200VAICH1DAA VME Thẻ đầu vào tương tự cho điều khiển tuabin Mark VI

GE IS200VAICH1DAA là một bo mạch vào/ra tương tự trong hệ thống điều khiển Mark VI, hỗ trợ cả cấu hình simplex và TMR. Nó xử lý 20 đầu vào tương tự và 4 đầu ra tương tự, chuyển đổi tín hiệu tương tự thành giá trị kỹ thuật số để truyền đến bộ điều khiển thông qua bảng nối đa năng VME và ngược lại đối với dòng điện đầu ra.

Trong thiết lập TMR, tín hiệu đầu vào được phân phối đến ba giá đỡ VME (R, S, T), mỗi giá đỡ có một VAIC; đầu ra sử dụng một mạch độc quyền để kết hợp tín hiệu từ cả ba, đảm bảo khả năng chịu lỗi. Ở chế độ simplex, một VAIC duy nhất xử lý tất cả các tín hiệu. Nó tích hợp với các bảng đầu cuối TBAI thông qua các đầu nối khóa J3/J4, hỗ trợ tải lên đến 800Ω trên 1000ft dây #18 với điện áp điều khiển 18V. Là một phần của dòng Mark VI, nó tăng cường khả năng điều khiển tuabin với công nghệ Speedtronic.

Tính năng:
Khả năng I/O: 20 đầu vào tương tự và 4 đầu ra, được quản lý thông qua hai bảng đầu cuối.

Hỗ trợ Dự phòng: Cấu hình TMR với ba VAIC đảm bảo khả năng chịu lỗi; chế độ simplex cung cấp hoạt động hợp lý.

Xử lý Tín hiệu: Chuyển đổi tín hiệu tương tự-kỹ thuật số để giao tiếp với bộ điều khiển và kỹ thuật số-tương tự cho dòng điện đầu ra, duy trì tính toàn vẹn trên các cáp dài.

Khả năng tương thích: Hoạt động với các bảng đầu cuối TBAI, hỗ trợ tải 800Ω và đi dây 1000ft thông qua điện áp điều khiển 18V.

Khả năng thích ứng công nghiệp: Tích hợp với các hệ thống Mark VI, cho phép phát hiện tình trạng dừng máy nén và hiệu suất đáng tin cậy trong các ứng dụng điều khiển tuabin.

Dễ dàng cài đặt: Kết nối thông qua các đầu nối khóa J3/J4; đèn chẩn đoán cho biết tình trạng hệ thống sau khi bật nguồn.
