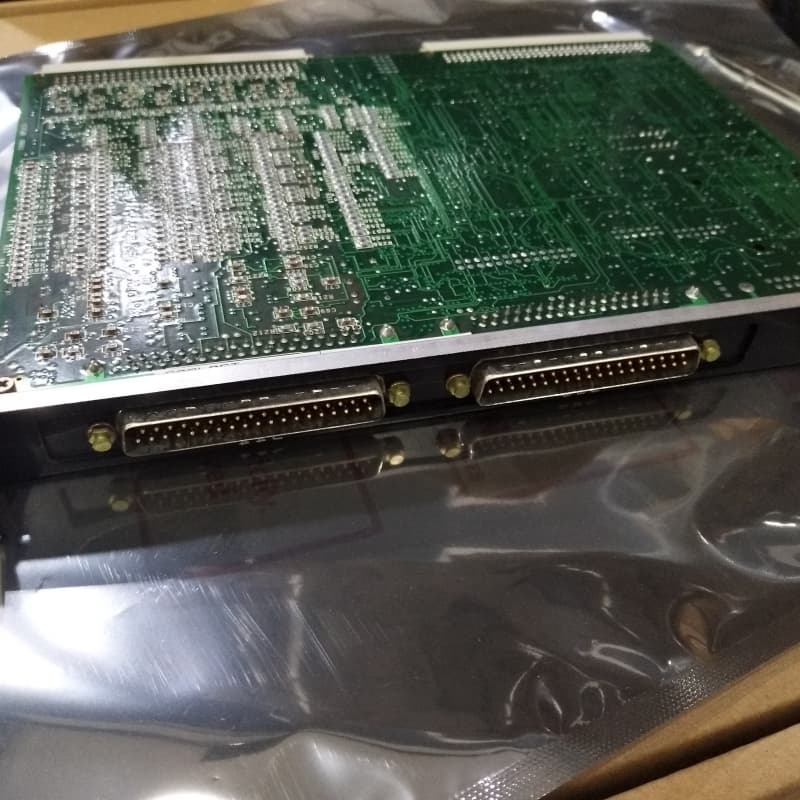

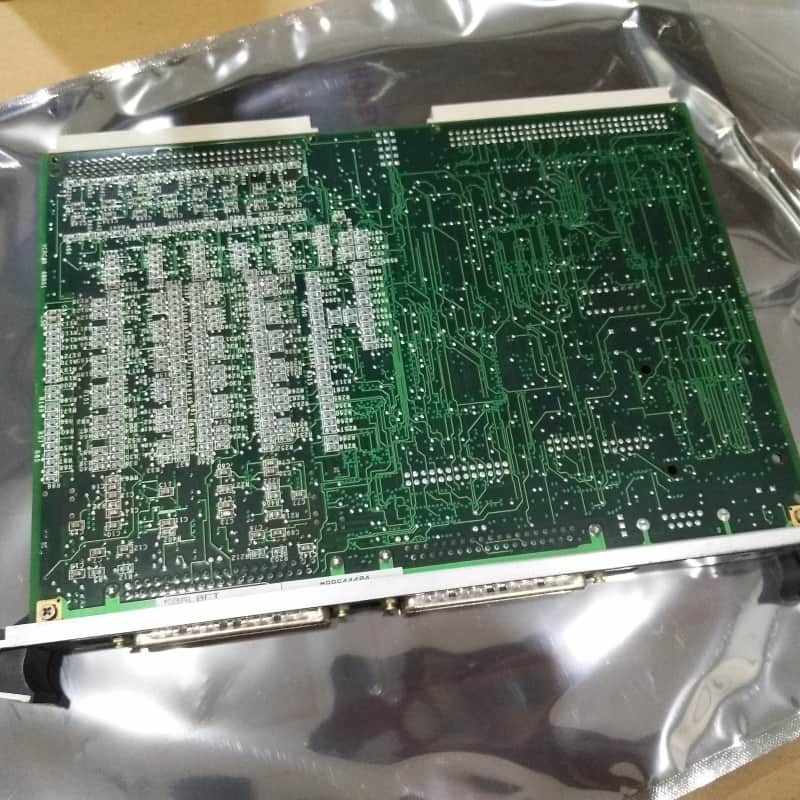

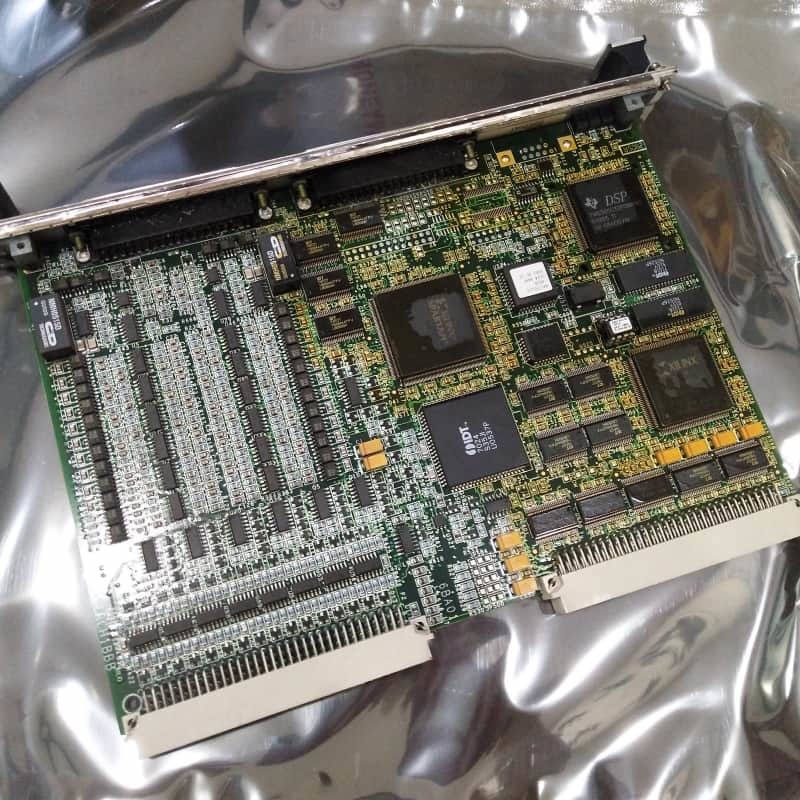

Bảng I/O rời IS200VCRCH1B của GE cho Hệ thống Điều khiển Tua-bin Mark VI

Bảng Đầu vào/Đầu ra Tiếp điểm/Rơ le GE IS200VCRCH1B

Chi tiết sản phẩm:

GE IS200VCRCH1B là một bảng Đầu vào/Đầu ra Rời rạc trong hệ thống Mark VI Speedtronic, hoạt động như một giải pháp thay thế một khe cắm cho bảng VCCC. Nó xử lý các đầu vào tiếp điểm và đầu ra rơ le, tích hợp với TBCI cho 48 tiếp điểm khô và bảng rơ le TRLYH1B với 12 rơ le từ tính.

Được nối dây với giá đỡ VME thông qua các phích cắm đúc, nó hỗ trợ quét tốc độ cao cho các biến số tuabin quan trọng và bộ ghi SOE có độ phân giải 1 ms để theo dõi các sự kiện tiếp điểm. Tương thích với cả hệ thống simplex và TMR, nó sử dụng các bộ cách ly quang và bộ lọc 4 ms để triệt tiêu nhiễu, đảm bảo xử lý tín hiệu đáng tin cậy. Nó giao tiếp qua mặt sau VME với VCMI, cho phép bỏ phiếu trong các thiết lập TMR để chịu lỗi.

Các tính năng chính:
Dung lượng Đầu vào/Đầu ra: Quản lý tối đa 48 đầu vào tiếp điểm khô và 12 đầu ra rơ le, với 6 rơ le đầu tiên có thể cấu hình cho tiếp điểm khô hoặc điều khiển solenoid.

Giám sát tốc độ cao: Cung cấp quét 1 ms cho các biến số quan trọng và ghi SOE để ghi lại tiếng ồn và xung tiếp điểm ≥6 ms.

Khả năng tương thích TMR: Hỗ trợ dự phòng ba lớp với các đầu nối JR1/JS1/JT1, cho phép bỏ phiếu đầu vào thông qua các bảng VCMI để chịu lỗi.

Nguồn linh hoạt: Đầu ra rơ le sử dụng 125V DC, 115V AC hoặc 24V DC tùy chọn với cầu chì có thể chọn bằng jumper và triệt tiêu trên bo mạch.

Thiết kế nhỏ gọn: Hệ số dạng một khe cắm với các đầu nối J33/J44 bảng mặt trước và đèn LED chẩn đoán (chạy/lỗi/trạng thái).

Các tính năng độ tin cậy: Cách ly quang, bộ lọc nhiễu và khử năng lượng rơ le an toàn khi ngắt kết nối cáp hoặc mất liên lạc.
