GE DS200CTBAG1ACC Termination Board 330mm x 100mm for Mark V
| Nguồn gốc | Hoa Kỳ |
|---|---|
| Hàng hiệu | GE |
| Chứng nhận | COO |
| Số mô hình | DS200CTBAG1ACC |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | $1000 |
| Thời gian giao hàng | 5-7 ngày |
| Điều khoản thanh toán | T/t |
| Khả năng cung cấp | 999 |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên | GE DS200CTBAG1Acc Bảng chấm dứt | ID sản phẩm | DS200CTBAG1ACC |
|---|---|---|---|
| Loạt | Mark V. | Sản phẩm Độ sâu/chiều dài của sản phẩm | 330mm |
| Chiều rộng mạng sản phẩm | 100mm | Chiều cao mạng sản phẩm | 200mm |
| Trọng lượng mạng sản phẩm | 2kg | Bảo hành | 1 năm |
| Làm nổi bật | GE Mark V termination board,DS200CTBAG1ACC termination board,GE turbine control board 330mm |
||
Mô tả sản phẩm

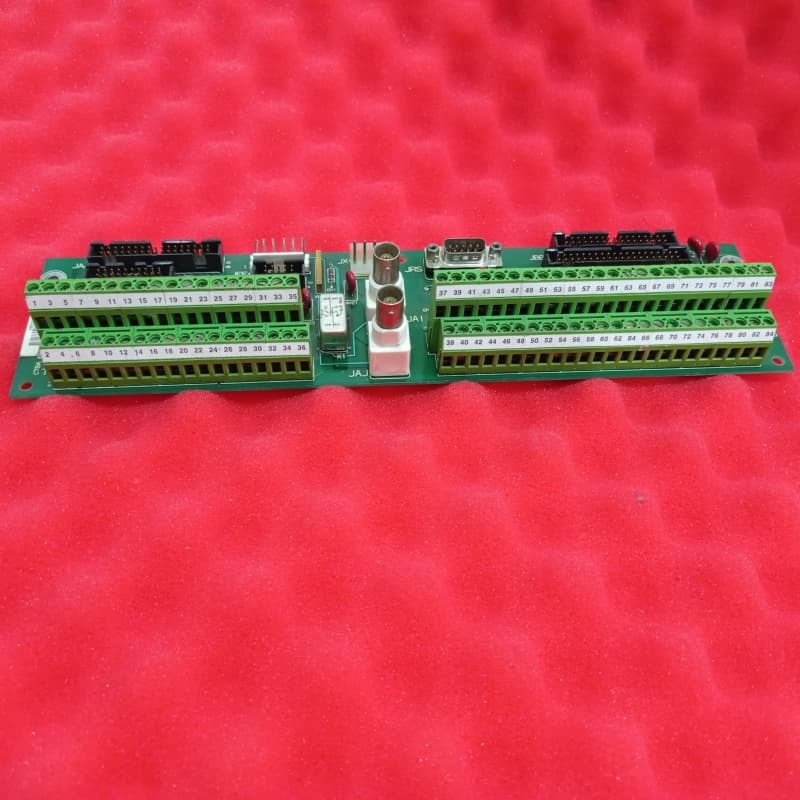

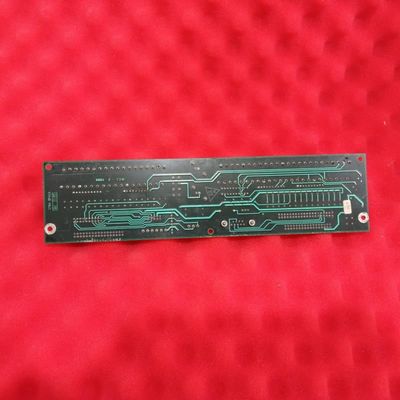

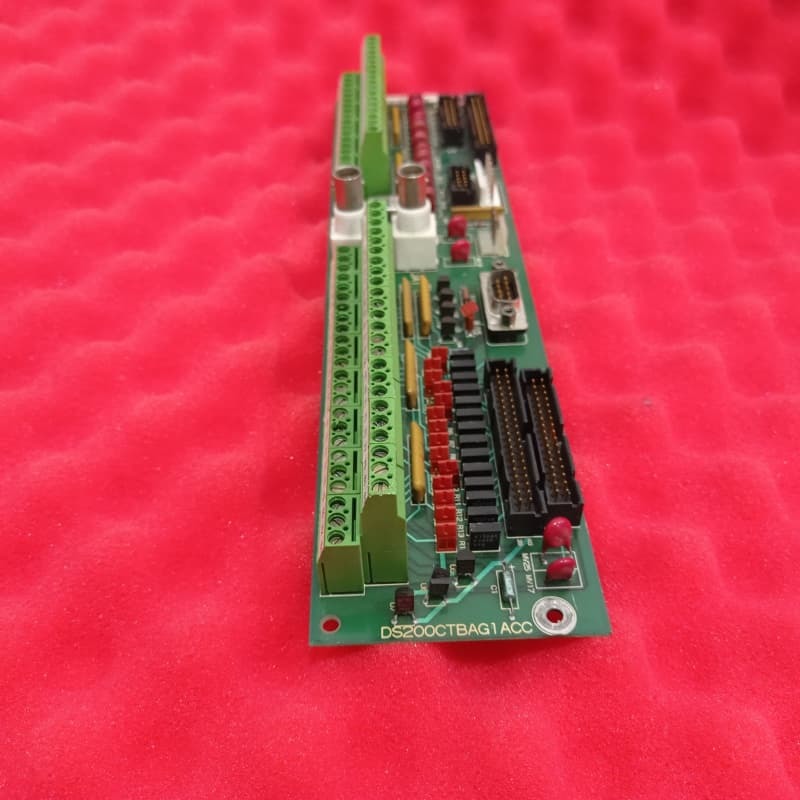

GE DS200CTBAG1ACC Termination Board
The GE DS200CTBAG1ACC is an Analog Termination Board (CTBA) exclusively designed for SPEEDTRONIC Mark V LM Turbine Control systems. It's used to manage wind, steam, and gas turbine automated drives, and part of GE's final Mark series leveraging its patented Speedtronic technology.
As a termination board for the system's common data processor, it resides in the Mark V's C/R5 core, facilitating critical signal transmission and power monitoring.
Key Functions
- Handles 4-20 mA inputs/outputs, IONET/ARCNET communication links, and shaft voltage/current signals
- Features an RS-232 9-pin D-shell port for TIMN diagnostics
- Includes 23 red varistors for voltage suppression, 7 diodes, and resistors/capacitors for residual voltage limitation
- Two factory-drilled holes per short end for secure mounting
- 15 hardware jumpers for customization with single A-rated functional revision
- Bypass relay ensures COREBUS communication if power is lost
Product Features
- Comprehensive Signal Management: Handles 4-20 mA I/O, IONET/ARCNET communication, and shaft voltage/current signals, serving as a central termination hub
- Diagnostic & Protective Components: Includes RS-232 port for TIMN diagnostics, varistors/diodes/resistors for voltage suppression/limitation, and bypass relay for COREBUS communication redundancy
- Configurable Jumpers: 15 jumpers enable custom signal routing, adapting to specific turbine control needs
- Mark V Connector Ecosystem: Features dedicated connectors for interfacing with other Mark V boards
- Secure Mounting: Factory-drilled holes ensure stable installation in the system's core
Technical Specifications
| Name | GE DS200CTBAG1ACC Termination Board |
| Product ID | DS200CTBAG1ACC |
| Series | Mark V |
| Product Net Height | 200mm |
| Product Net Depth/Length | 330mm |
| Product Net Width | 100mm |
| Product Net Weight | 2kg |
| Warranty | 1 Year |
