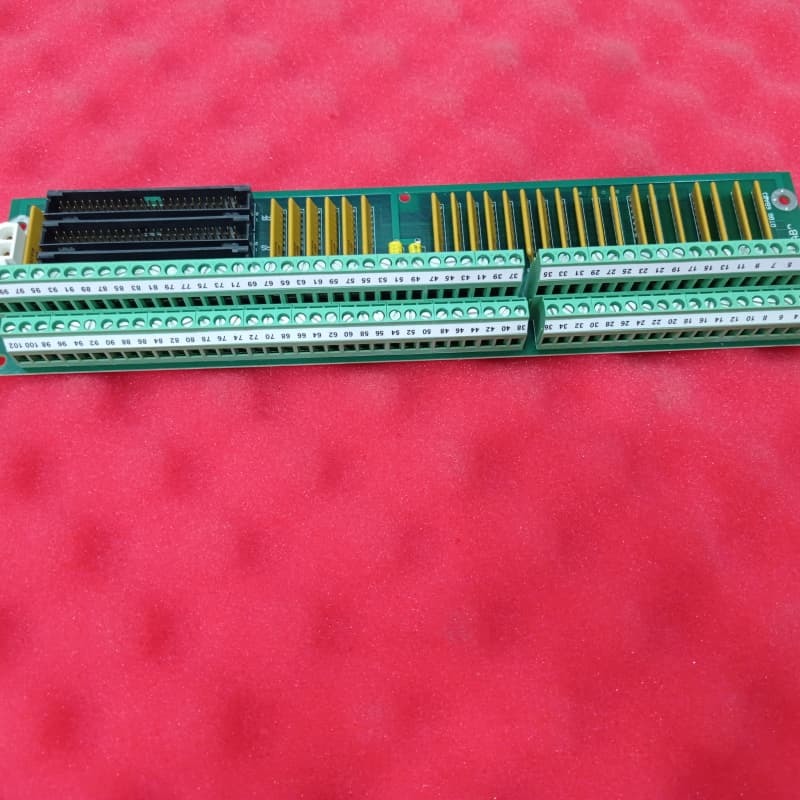

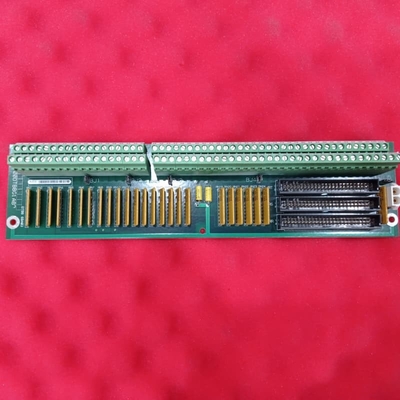

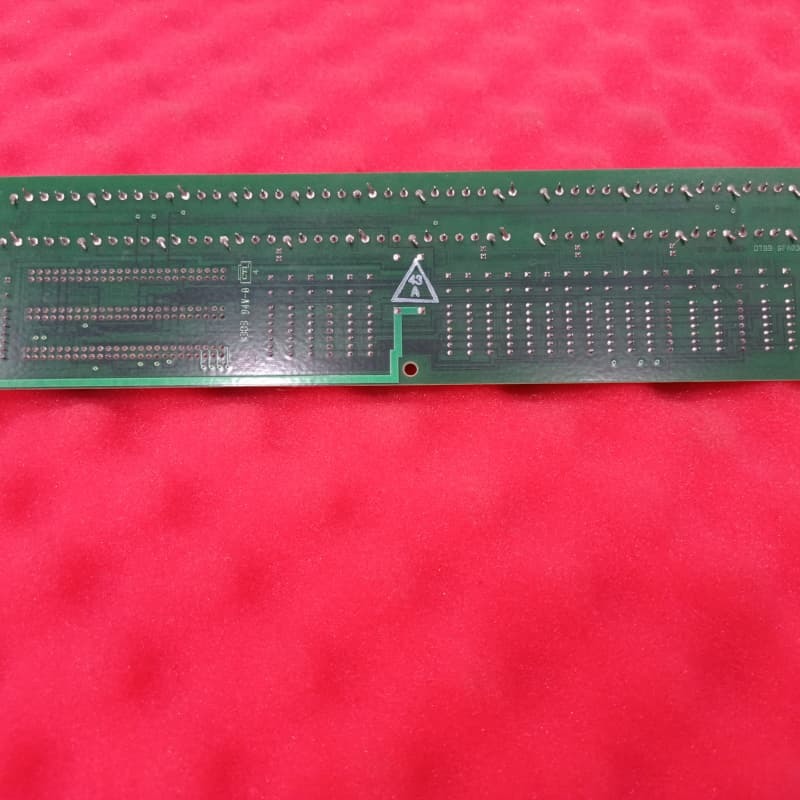

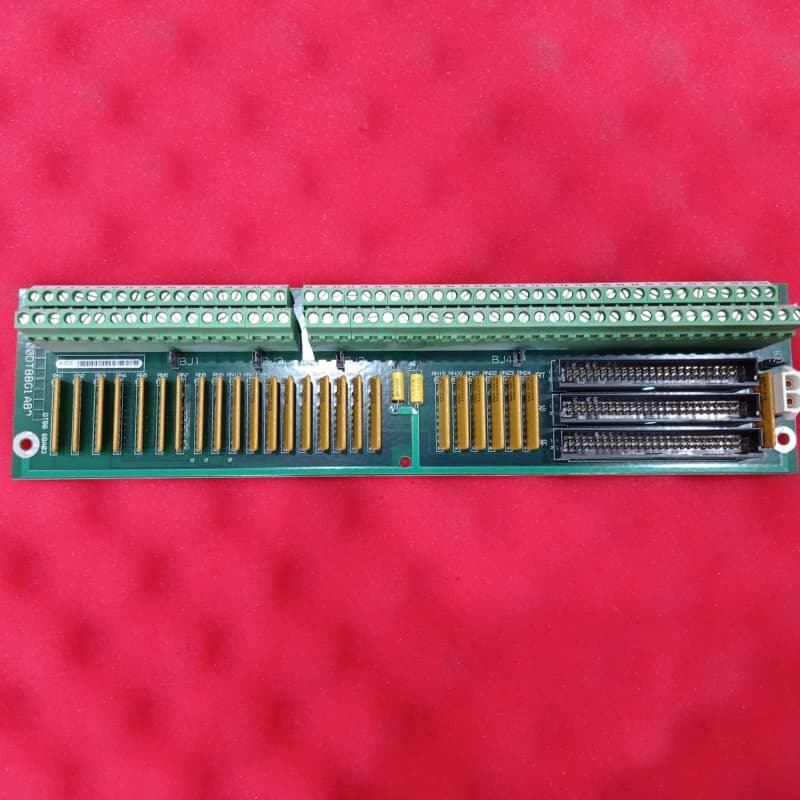

Bảng đầu cuối GE DS200DTBBG1ABB 330mm x 200mm cho Bộ điều khiển tua-bin Mark V

GE DS200DTBBG1ABB Bảng Kết nối Kỹ thuật số Đầu cuối Mark V Ge Turbine Control

Chi tiết sản phẩm:

GE DS200DTBBG1ABB là một Mô-đun Đầu cuối Mở rộng Đầu vào Tiếp điểm được phát triển cho Hệ thống Điều khiển Tua-bin Mark V của GE—được sử dụng để quản lý các ổ tự động tua-bin gió, hơi nước và khí đốt, và là một phần của dòng sản phẩm cuối cùng của GE tận dụng công nghệ Speedtronic đã được cấp bằng sáng chế của hãng. Đây là phiên bản sửa đổi của mô-đun DS200DTBBG1 gốc, kết hợp ba bản cập nhật sản phẩm quan trọng.

Về mặt vật lý, nó có kích thước cao 3 inch và dài 11,5 inch, với bốn lỗ ở góc để gắn vào giá đỡ bảng của ổ đĩa. Phần cứng chính bao gồm hai khối đầu cuối, ba đầu nối 50 chân, ba đầu nối 40 chân, đầu nối lưỡi lê, năm cầu nối và các thành phần tiêu chuẩn Mark V để giới hạn điện áp. Số sản phẩm của nó cho biết đây là một bảng Mark V được sản xuất trong nước với chức năng DTBB, lớp phủ PCB thông thường, phân loại Nhóm 1 và các phiên bản A/B/B. Điều quan trọng đối với việc lắp đặt là đặt nó ở cùng vị trí với bảng đã thay thế để đảm bảo định tuyến cáp thích hợp—định tuyến kém có nguy cơ gây nhiễu điện và giảm khả năng làm mát ổ đĩa, có thể làm sai lệch tín hiệu hoặc làm quá nóng các thành phần.

Các tính năng chính:
Tích hợp Mark V & Speedtronic: Được thiết kế riêng cho Hệ thống Điều khiển Tua-bin Mark V, hỗ trợ các ổ đĩa tua-bin gió/hơi nước/khí đốt và sử dụng công nghệ Speedtronic kế thừa của GE, đảm bảo khả năng tương thích với các kiến trúc điều khiển tua-bin trưởng thành.

Mở rộng Đầu cuối Đầu vào Tiếp điểm: Hai khối đầu cuối cho phép quản lý tập trung các dây tín hiệu, đóng vai trò là trung tâm mở rộng cho các đầu vào tiếp điểm trong các vòng điều khiển tua-bin.

Kết nối chuyên dụng: Bao gồm các đầu nối 40 chân, 50 chân và lưỡi lê, cộng với các thành phần giới hạn điện áp, để giao tiếp với phần cứng hệ thống Mark V và điều chỉnh dòng tín hiệu/điện.

Hiệu suất nâng cao theo phiên bản: Được xây dựng dựa trên DS200DTBBG1 gốc với ba phiên bản, cải thiện độ tin cậy hoặc khả năng tương thích cho nhu cầu điều khiển tua-bin.

Thiết kế quan trọng khi lắp đặt: Yêu cầu khớp vị trí với bảng đã thay thế và định tuyến cáp nghiêm ngặt để ngăn ngừa các vấn đề về nhiễu và làm mát—rất quan trọng đối với độ chính xác của tín hiệu và tuổi thọ của ổ đĩa.
