GE DS200IIBDG1AEA IGBT Gate Driver Board 330mm x 200mm

GE DS200IIBDG1AEA PCB IGBT Gate Driver Board

Chi tiết sản phẩm:

GEDS200IIBDG1AEAlà một bảng điều khiển IGBT (Insulated Gate Bipolar Transistor) được thiết kế cho các hệ thống điều khiển ổ đĩa, đặc biệt là dòng GE Mark V.Là phiên bản sửa đổi của bảng DS200IIBDG1 gốc (với ba bản cập nhật sản phẩm quan trọng), vai trò cốt lõi của nó là cung cấp các tín hiệu điều khiển chính xác, thường là các thiết bị đầu cuối cổng IGBT xung, đồng bộ hóa với các nhu cầu của hệ thống để điều chỉnh tần số chuyển mạch và chu kỳ làm việc.Nó cũng theo dõi các thông số chính (nhiệt độ, điện áp, dòng điện) cho hoạt động IGBT an toàn, hiệu quả.

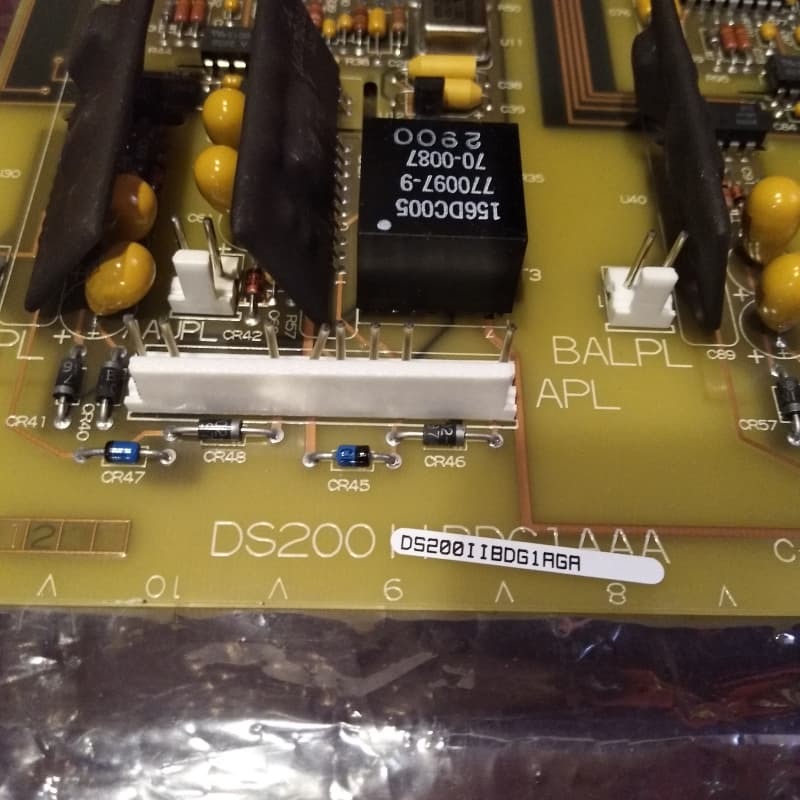

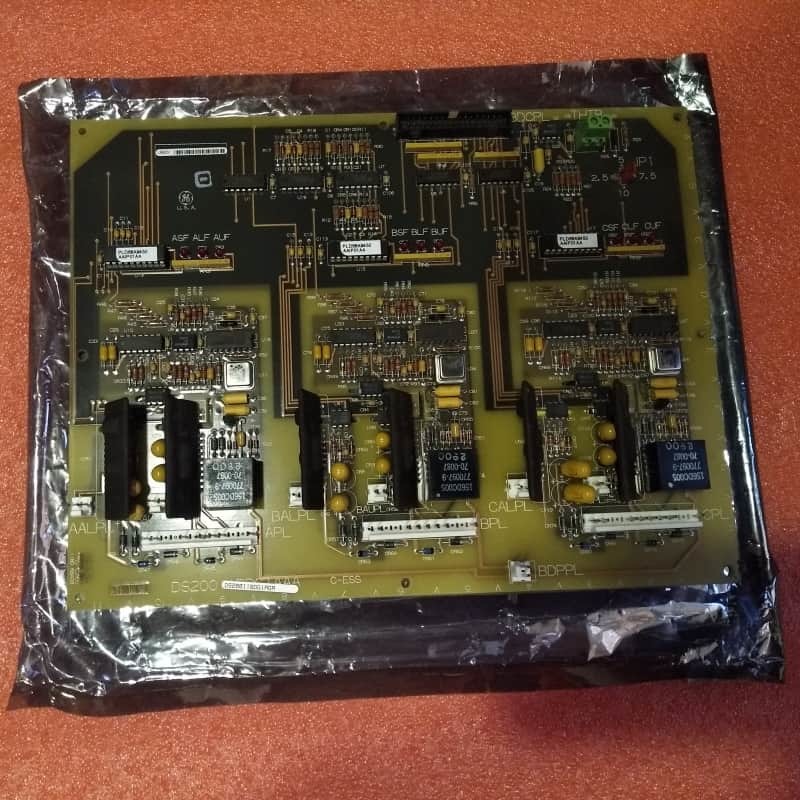

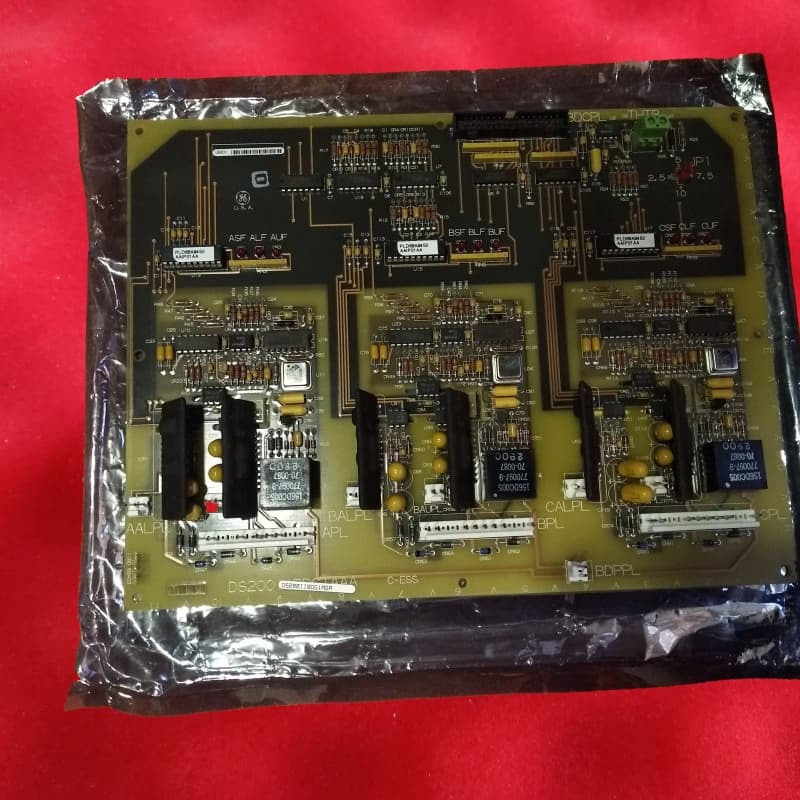

Về mặt vật lý, nó có một đầu nối 34 chân để kết nối cáp ruy băng, ba đầu nối 8 chân có nhãn APL, BPL, CPL, để liên lạc với hệ thống và chín đèn LED chỉ số màu đỏ.Cần phải xử lý nghiêm ngặt: dây cáp băng phải được nắm giữ bởi các đầu nối để tránh hư hỏng; bảng là điện áp cao, do đó không cho phép tiếp xúc với các thành phần của tủ.Một lớp phủ PCB tiêu chuẩn dày bảo vệ phần cứng nội bộ quan trọng.

Đặc điểm chính:
Kiểm soát IGBT chính xác:Tạo tín hiệu PWM để điều chỉnh chuyển đổi IGBT, tối ưu hóa hiệu quả và phù hợp với các yêu cầu hoạt động của hệ thống.

Kiểm tra tham số:Theo dõi nhiệt độ, điện áp và dòng điện để ngăn ngừa thiệt hại IGBT và đảm bảo hiệu suất an toàn, nhất quán.

Kết nối có cấu trúc:Các đầu nối 34 pin (cáp ruy băng) và APL / BPL / CPL 8 pin cho phép kết nối an toàn, có tổ chức với các thành phần hệ thống √ cáp được định tuyến bên trong để tránh nhiễu.

Tình trạng hình ảnh và an toàn:đèn LED màu đỏ cung cấp phản hồi hoạt động rõ ràng; thiết kế điện áp cao yêu cầu các giao thức an toàn nghiêm ngặt để bảo vệ người dùng và thiết bị.

Thiết kế bảo vệ:Lớp phủ PCB dày bảo vệ phần cứng quan trọng, tăng độ bền trong môi trường công nghiệp.
