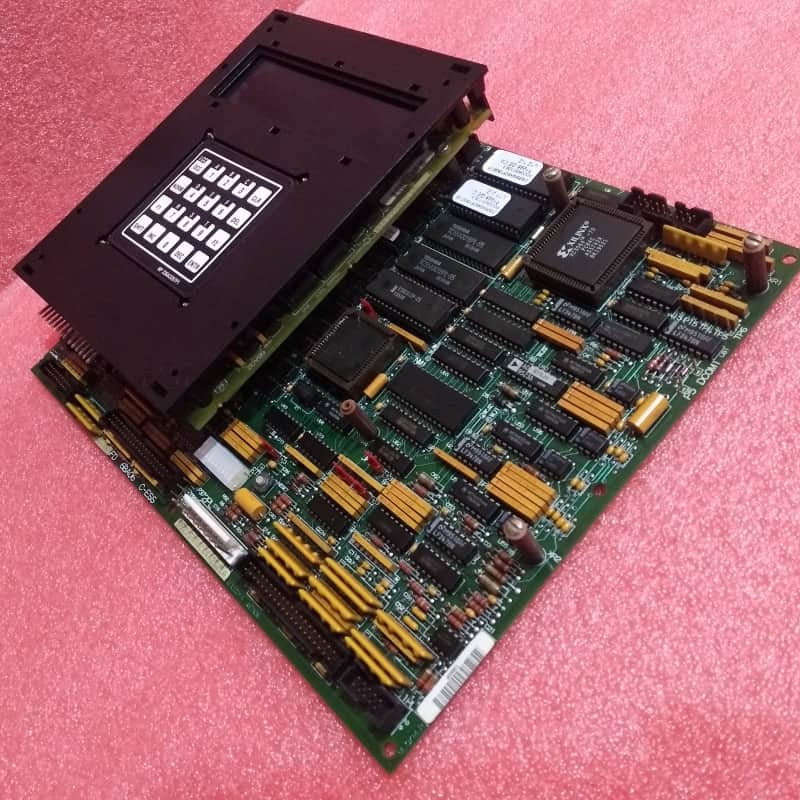

GE Mark V DS215GASCG4AZZ01A Thẻ điều khiển ổ đĩa 330mm x 200mm

GE MARK v DS215GASCG4AZZ01A ((DS200SDCCG4AEC + DS200SLCCG3ACC) Thẻ điều khiển ổ đĩa

Mô tả sản phẩm:

GE Mark VDS215GASCG4AZZ01Ais an all-in-one Drive Control Card engineered for GE’s Mark V Turbine Control System but significant as one of the final GE Mark series to integrate the brand’s patented Speedtronic control technologyĐược thiết kế để đảm bảo hoạt động liền mạch của động cơ tuabin khí đốt, hơi nước và gió, nó kết hợp hai mô-đun cốt lõi thành một đơn vị gắn kết:DS200SDCCG4AEC(module điều khiển ổ chính) vàDS200SLCCG3ACC(thẻ hỗ trợ truyền thông LAN), tập trung điều khiển ổ đĩa, xử lý tín hiệu và kết nối mạng để đơn giản hóa thiết kế hệ thống và giảm sự phức tạp của dây.

Mô-đun cốt lõi 1: DS200SDCCG4AEC (Mô-đun điều khiển ổ chính)

Là lõi điều khiển, mô-đun này hỗ trợ chức năng điều khiển tua-bin với khả năng xử lý và giám sát chuyên biệt:

Kiến trúc ba bộ xử lý:Ba vi xử lý chuyên dụng làm việc song song để tối ưu hóa hiệu suất:

Bộ xử lý điều khiển ổ đĩa (DCP): Quản lý các nhiệm vụ cấp hệ thống như giải mã, truy cập bộ nhớ trực tiếp (DMA) và các hoạt động đầu vào / đầu ra, đảm bảo lưu lượng dữ liệu trơn tru giữa các thành phần.

Bộ xử lý điều khiển động cơ (MCP): xử lý các chức năng cụ thể của động cơ DC / AC để điều chỉnh chuyển động động cơ tuabin chính xác.

Bộ xử lý đồng động cơ (CMP): Thực hiện các tính toán chuyên sâu toán học vượt quá công suất của MCP, hỗ trợ nhu cầu hoạt động năng động cao của tuabin.

RAM chia sẻ:Cho phép truy cập đồng thời bởi cả ba bộ xử lý, giảm thiểu độ trễ dữ liệu và tăng khả năng phản hồi thời gian thực.

Chẩn đoán trực giác:10 đèn LED ở mặt trước cung cấp phản hồi tình trạng trực quan, hiển thị mã lỗi bằng chữ số thập phân mã hóa nhị phân (BCD) hoặc định dạng nhị phân cho phép kỹ thuật viên nhanh chóng xác định và giải quyết các vấn đề.

Thiết bị có thể cấu hình:Bao gồm các máy nhảy JP loại Berg và các máy nhảy dây WJ để điều chỉnh mô-đun theo các yêu cầu hệ thống cụ thể.

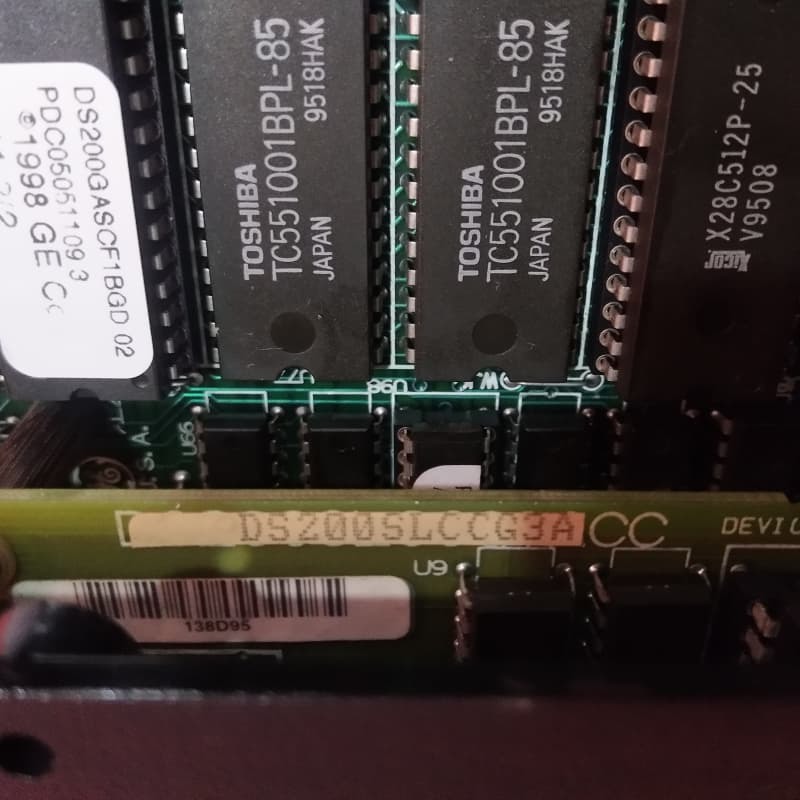

Mô-đun cốt lõi 2: DS200SLCCG3ACC (Thẻ phụ trợ truyền thông LAN)

Thẻ phụ trợ này thêm kết nối mạng quan trọng, cho phép DS215GASCG4AZZ01A tích hợp với mạng cục bộ (LAN) và trao đổi dữ liệu với các thành phần hệ thống khác.Một biến thể sửa đổi của bảng gốc DS200SLCCG3, nó kết hợp ba bản cập nhật chính: hai sửa đổi chức năng (tăng cường sự ổn định và tương thích của truyền thông) và một sửa đổi tác phẩm nghệ thuật (tăng cường độ bền của thành phần).

Truyền thông hai mạch:Cung cấp cả mạch cô lập và không cô lập cho tín hiệu LAN ổ đĩa, đảm bảo tính toàn vẹn tín hiệu trên các thiết lập hệ thống đa dạng.

Bộ xử lý điều khiển LAN (LCP):Chức năng là trung tâm truyền thông, xử lý tất cả các tín hiệu LAN đến và đi.

Trao đổi dữ liệu liền mạch:Sử dụng bộ nhớ RAM hai cổng để kết nối LCP với DS200SDCCG4AEC®s DCP, cho phép truyền dữ liệu trơn tru giữa LAN và lõi điều khiển ổ đĩa.

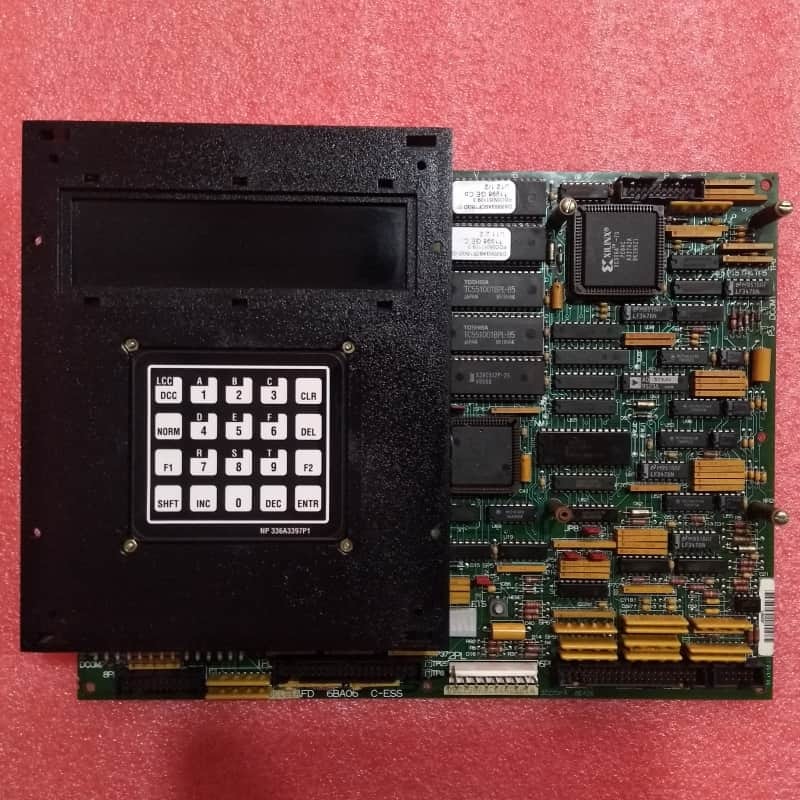

Quản lý thân thiện với người dùng:Hỗ trợ bàn phím lập trình viên chữ số có thể gắn, cho phép truy cập vào chẩn đoán hệ thống, cài đặt cấu hình và kiểm tra trạng thái thời gian thực để đơn giản hóa bảo trì.

Độ bền và bảo vệ:Tận dụng các thành phần tiêu chuẩn Mark V để bảo vệ điện áp, cộng với một lớp phủ PCB dựa trên ưu tiên chức năng bảo vệ phần cứng quan trọng khỏi căng thẳng môi trường.

Thông tin chi tiết về số sản phẩm:Số bộ phận của nó mã hóa các chi tiết chính: ′′DS200′′ xác nhận lắp ráp Mark V bình thường và sản xuất trong nước của Hoa Kỳ; ′′SLCC′′ biểu thị chức năng liên lạc LAN; ′′G3′′ đặt nó trong Nhóm Mark V 3;và ACC chỉ ra ba sửa đổi của nó.

Đặc điểm chính của DS215GASCG4AZZ01A tích hợp

Tích hợp tất cả trong một:Kết hợp điều khiển ổ đĩa và truyền thông LAN vào một đơn vị duy nhất, loại bỏ việc lắp đặt mô-đun riêng biệt và giảm sự phức tạp của dây.

Speedtronic Legacy:Tận dụng công nghệ Speedtronic của Mark V để đảm bảo hiệu suất đáng tin cậy, đã được chứng minh trong ngành công nghiệp cho các động cơ tuabin.

Hiệu quả của bộ xử lý ba:Sự hợp tác DCP / MCP / CMP cung cấp điều khiển động cơ chính xác, đáp ứng nhu cầu năng động cao của tuabin khí, hơi nước và gió.

Kết nối LAN liền mạch:DS200SLCCG3ACC cho phép giám sát và kiểm soát tập trung qua LAN, hỗ trợ trao đổi dữ liệu với các thiết bị kết nối mạng.

Bảo trì đơn giản:Chẩn đoán LED trực quan, EPROM có thể tháo rời và bàn phím lập trình giảm thời gian khắc phục sự cố và sửa chữa.
