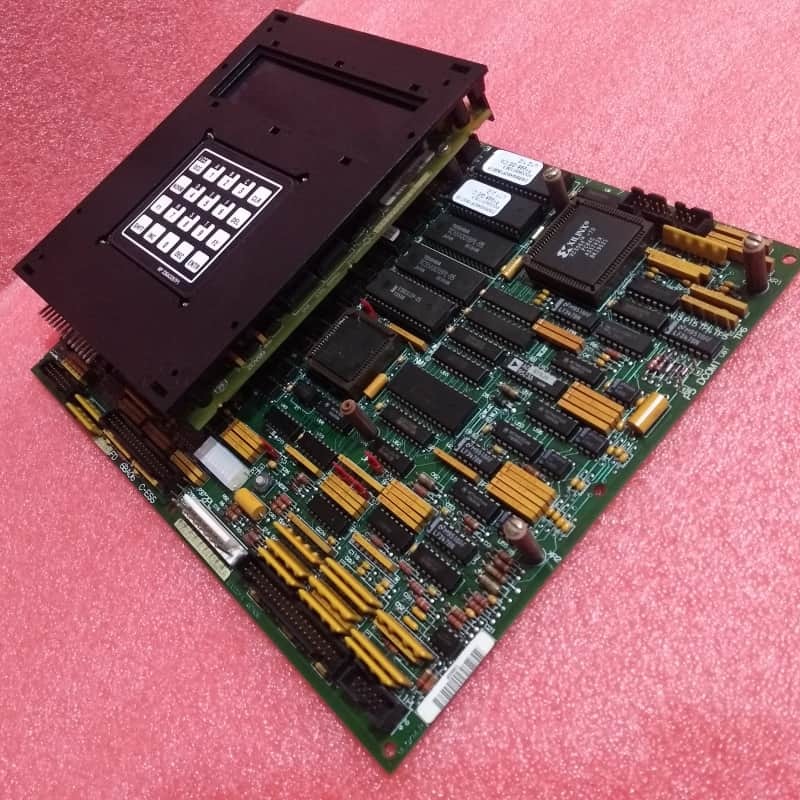

GE DS215GASCG4AZZ01A Bảng cung cấp điện 200mm x 330mm

GE DS215GASCG4AZZ01A ((DS200SDCCG4AFD+DS200SLCCG3ACC) Bảng cung cấp điện

Mô tả sản phẩm:

GEDS200SDCCG4AFDlà một bảng điều khiển ổ đĩa được thiết kế cho Hệ thống điều khiển tuabin Mark V của GE, phục vụ như một thành phần cốt lõi để quản lý hoạt động truyền động tuabin.An toàn là điều quan trọng nhất trong quá trình lắp đặt và bảo trì Ứng dụng nghiêm ngặt theo hướng dẫn lắp đặt là bắt buộc để tránh các nguy cơ sốc điện hoặc cháy, và người dùng phải hiểu đầy đủ các giao thức này trước để bảo vệ nhân viên và đảm bảo tuổi thọ của hệ thống.

Là một sản phẩm Mark V Series, nó thiếu các tài liệu hướng dẫn trực tuyến gốc rộng rãi, vì vậy số sản phẩm của nó trở thành một nguồn chính của chi tiết phần cứng.Tiền tố DS200 xác nhận tập hợp Mark V bình thường; các phần đặt tên khác cho thấy lớp phủ PCB tiêu chuẩn, sửa đổi ba lần và thành viên trong Mark V Group 4.

Về mặt chức năng, nó kết nối với các bảng Mark V khác thông qua các đầu nối trên máy nhưng không bao gồm chip EPROM được cài đặt tại nhà máy (người dùng cần EPROM nên chọn bảng DS215 có tên tương tự).Phần cứng của nó bao gồm các công tắc nhảy, điểm thử nghiệm TP, mảng mạng kháng cự và mạch tích hợp, với việc ức chế điện áp dựa trên các thành phần tiêu chuẩn Mark V (các kháng cự, tụ điện, diode, IC chuyên dụng).,nó có một nút RESET và bốn kích hoạt thiết lập lại: nhấn nút thủ công, đầu vào DC +5 đến +24 V tại giao diện khách hàng STBA / NTB / 3TB, thiết lập lại được lập trình bởi phần mềm,và kích hoạt hệ thống chó canh tự động.

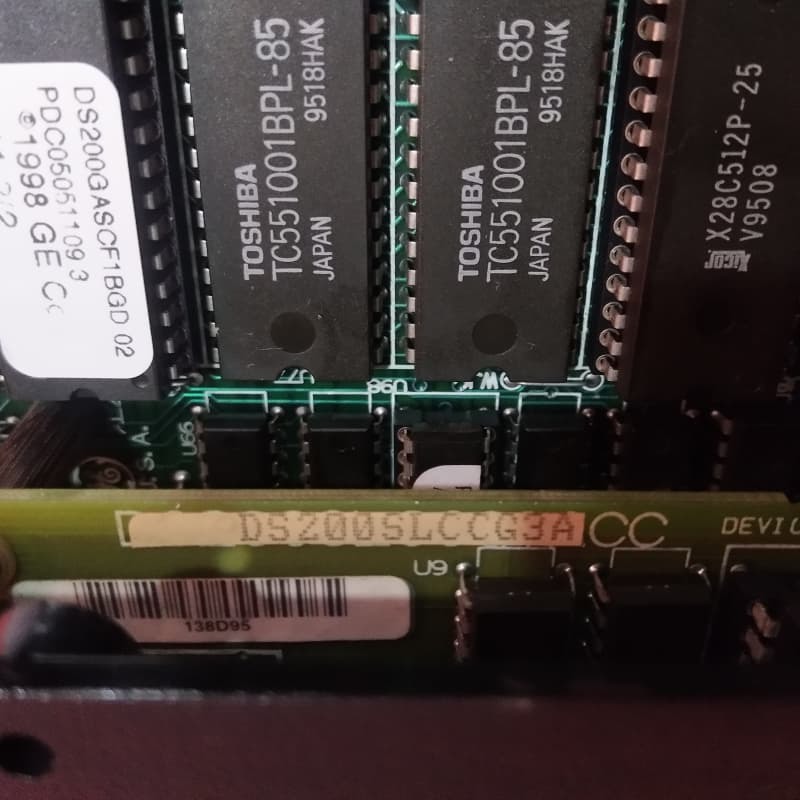

CácDS200SLCCG3ACClà một bảng thông tin liên lạc LAN (Local Area Network) được phát triển bởi General Electric (GE) đặc biệt cho dòng hệ thống điều khiển tua-bin cũ của Mark V Series® GE®,hiện đã lỗi thời do ngừng sản xuất nhiều năm sau khi phát hành ban đầuMặc dù đã lỗi thời, dòng Mark V vẫn còn quan trọng như một trong những dòng sản phẩm GE Mark cuối cùng để tích hợp công nghệ điều khiển Speedtronic được cấp bằng sáng chế của thương hiệu,mà từ lâu đã là nền tảng của tự động hóa tua-bin đáng tin cậy. Ban này được thiết kế để nâng cấp trên một loạt các ổ đĩa GE và exciters, đóng một vai trò quan trọng trong việc cho phép truyền thông mạng cho gió, hơi nước,và hệ thống điều khiển tuabin khí Ứng dụng trung tâm cho chức năng Mark V Series.

Phần cứng cốt lõi và các đặc điểm chức năng của nó được thiết kế để hợp lý hóa tích hợp LAN với ổ đĩa chủ: nó cung cấp cả các mạch biệt lập và không biệt lập cho giao tiếp ổ đĩa,đảm bảo tính toàn vẹn của tín hiệu trên các thiết lập hệ thống khác nhauLòng lõi của nó là bộ xử lý điều khiển LAN tích hợp (LCP) xử lý tất cả các tín hiệu LAN đến và đi; bộ nhớ chương trình của LCP được lưu trữ trong hai hộp EPROM có thể tháo ra,cho phép cập nhật hoặc thay thế phần mềm dễ dàngĐể tạo điều kiện trao đổi dữ liệu giữa mạng và ổ đĩa, bảng sử dụng RAM hai cổng để cho phép giao diện liền mạch giữa LCP và bộ xử lý điều khiển ổ đĩa chủ (DCP).

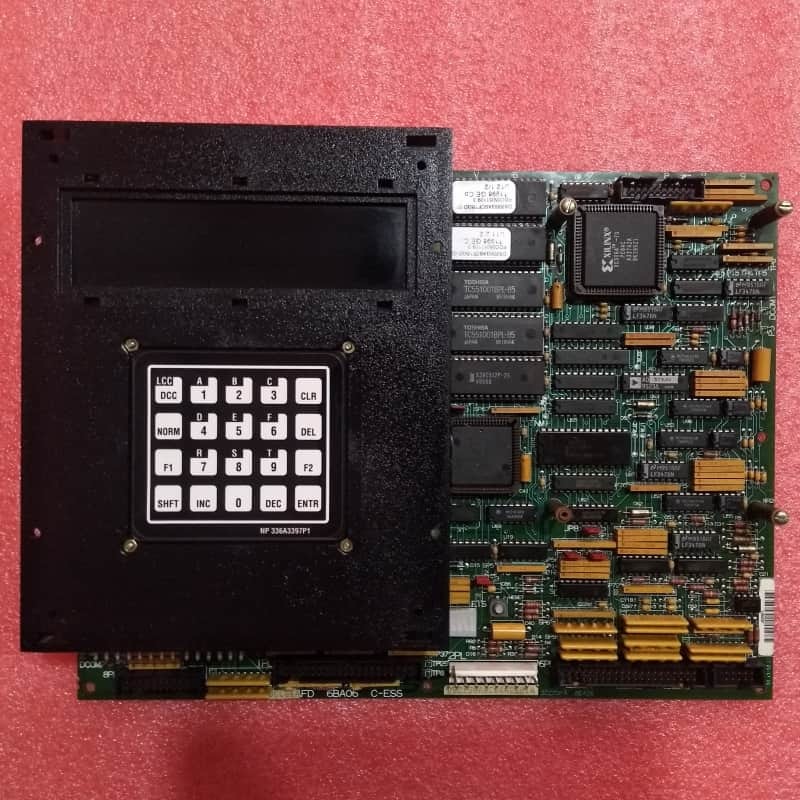

Để quản lý hệ thống thân thiện với người dùng, DS200SLCCG3ACC hỗ trợ bàn phím lập trình viên chữ số có thể gắn, cho phép truy cập vào chẩn đoán hệ thống, cài đặt cấu hình,và kiểm tra tình trạng thời gian thực ư đơn giản hóa bảo trì và khắc phục sự cố cho các kỹ thuật viênBảo vệ điện áp được đảm bảo thông qua một bộ các thành phần tiêu chuẩn Mark V, bao gồm bộ chỉnh, tụ điện và đèn chiếu điện,trong khi một lớp phủ PCB dựa trên ưu tiên chức năng thêm một lớp độ bền thêm bằng cách bảo vệ phần cứng quan trọng khỏi căng thẳng môi trường.
