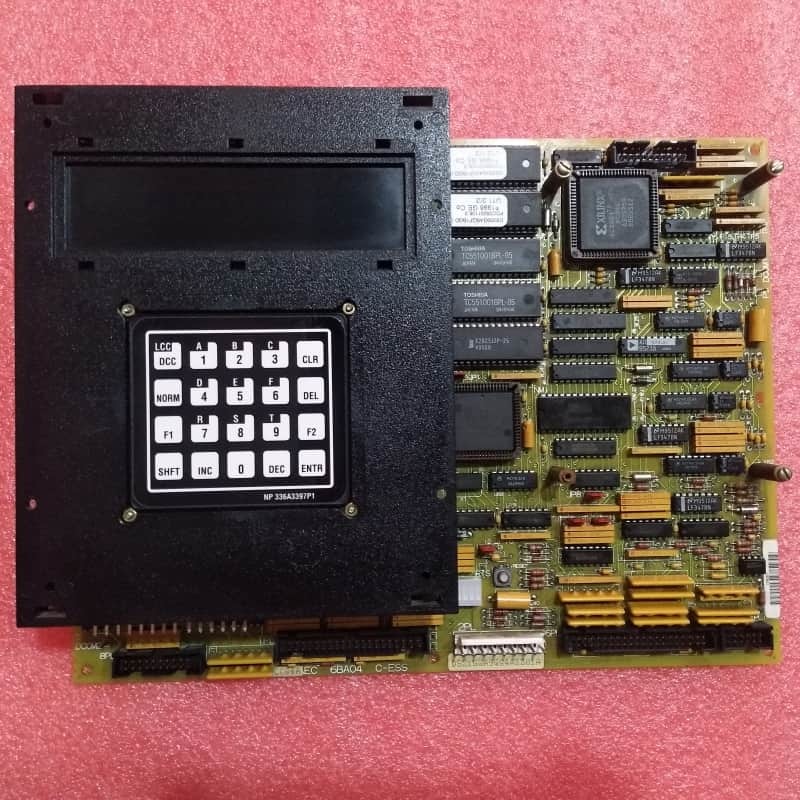

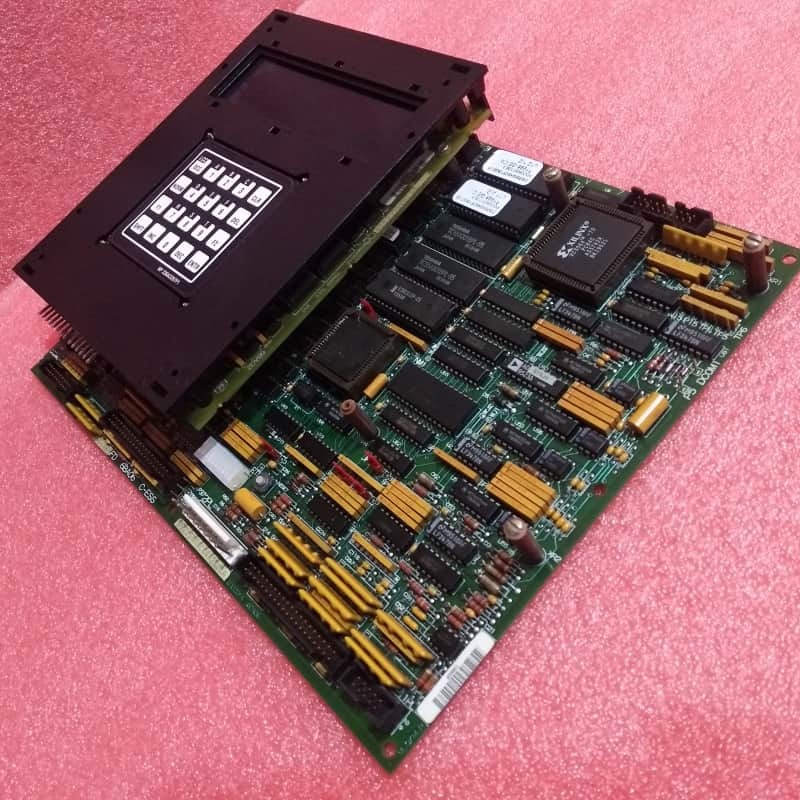

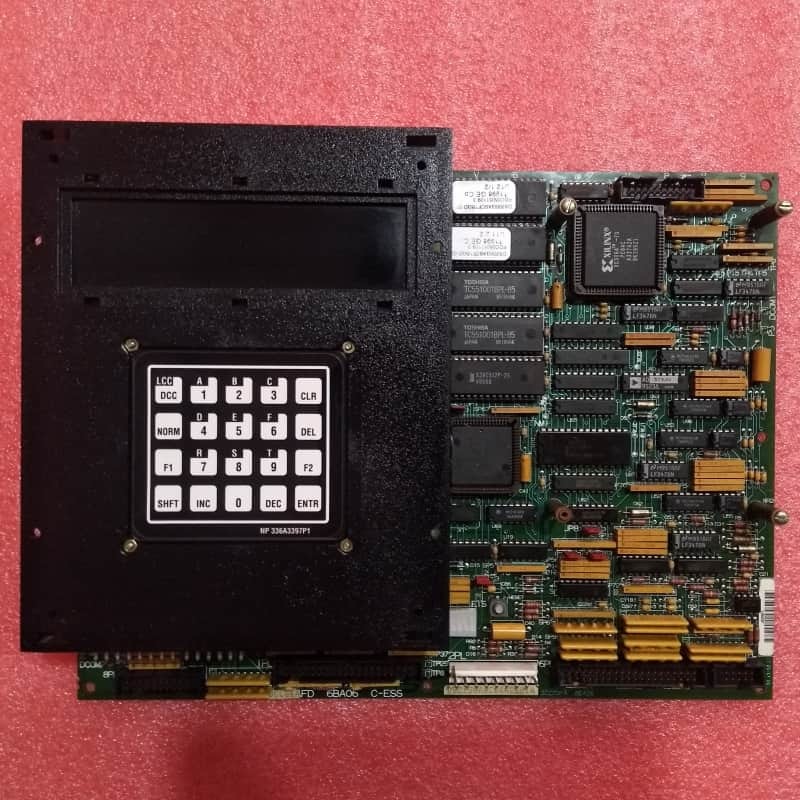

GE Mark V DS215GASQG4AZZ01A Hệ thống điều khiển tuabin 200mm x 100mm

Hệ Thống Điều Khiển Tua-bin GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC)

Mô Tả Sản Phẩm:

GE Mark V DS215GASQG4AZZ01A là một Card Điều Khiển Ổ Đĩa tích hợp, kết hợp các chức năng cốt lõi của DS200SDCCG4AEC (module điều khiển ổ đĩa chính) và DS200SLCCG3ACC (card phụ truyền thông LAN), được thiết kế riêng cho Hệ Thống Điều Khiển Tua-bin Mark V của GE. Là một đơn vị gắn kết, nó tập trung các khả năng điều khiển ổ đĩa, xử lý tín hiệu và truyền thông LAN, đảm bảo hoạt động liền mạch của các ổ đĩa tua-bin khí, hơi nước hoặc gió trong khi tận dụng công nghệ điều khiển Speedtronic kế thừa của Mark V.

Module cơ sở DS200SDCCG4AFD chứa ba bộ vi xử lý chuyên dụng:

Bộ Xử Lý Điều Khiển Ổ Đĩa (DCP): Quản lý giải mã, truy cập bộ nhớ trực tiếp (DMA) và đầu vào/đầu ra (I/O) cấp hệ thống;
Bộ Xử Lý Điều Khiển Động Cơ (MCP): Xử lý các chức năng điều khiển động cơ DC/AC như điều khiển pha;
Bộ Xử Lý Đồng Động Cơ (CMP): Xử lý các tác vụ chuyên sâu về toán học vượt quá khả năng của MCP.

Nó cũng bao gồm RAM dùng chung để truy cập đa bộ xử lý đồng thời, 10 đèn LED bảng điều khiển phía trước để theo dõi chức năng và phát hiện lỗi theo thời gian thực (hiển thị mã lỗi ở dạng thập phân nhị phân/BCD hoặc nhị phân dựa trên mức độ nghiêm trọng của lỗi) và phần cứng có thể cấu hình (cầu nối JP kiểu Berg và cầu nối dây WJ, chủ yếu được thiết lập tại nhà máy) để tối ưu hóa hệ thống. Card phụ DS200SLCCG3ACC bổ sung chức năng truyền thông LAN, cho phép thiết bị tích hợp với mạng cục bộ và mở rộng khả năng kết nối và trao đổi dữ liệu với các thành phần hệ thống khác.

Các Tính Năng Chính:
Thiết Kế Mô-đun Kép Tích Hợp: Kết hợp DS200SDCCG4AEC (lõi điều khiển ổ đĩa) và DS200SLCCG3ACC (truyền thông LAN), loại bỏ sự cần thiết phải cài đặt mô-đun riêng biệt và đơn giản hóa việc đi dây hệ thống.

Hiệu Quả Ba Bộ Xử Lý: DCP, MCP và CMP hoạt động phối hợp—xử lý I/O hệ thống, điều khiển động cơ và các phép tính phức tạp tương ứng—để đảm bảo độ chính xác và khả năng phản hồi của điều khiển ổ đĩa, đáp ứng các yêu cầu hoạt động động cao của tua-bin.Kết Nối LAN:

DS200SLCCG3ACC cho phép tích hợp LAN liền mạch, hỗ trợ truyền dữ liệu giữa card điều khiển ổ đĩa và các thiết bị mạng khác để giám sát và điều khiển tập trung.Chẩn Đoán Lỗi Trực Quan:

10 đèn LED cung cấp phản hồi trực quan rõ ràng về trạng thái hệ thống; mã lỗi (ở dạng BCD hoặc nhị phân) cho phép xác định nhanh chóng các sự cố, giảm thời gian khắc phục sự cố.Có Thể Cấu Hình & Mở Rộng:

Cầu nối JP/WJ được thiết lập tại nhà máy đảm bảo khả năng tương thích ngay khi xuất xưởng, trong khi các chân đế trên DS200SDCCG4AEC hỗ trợ các card tùy chọn bổ sung (ví dụ: bộ xử lý tín hiệu) để mở rộng chức năng trong tương lai.Lắp Đặt & Thay Thế An Toàn:

Cần ngắt kết nối nguồn trong quá trình bảo trì; các mô-đun EPROM từ các thiết bị bị lỗi có thể được sử dụng lại trên các bo mạch thay thế và vòng đệm nylon ngăn ngừa hư hỏng do vít—đảm bảo lắp ráp an toàn và lâu dài.
