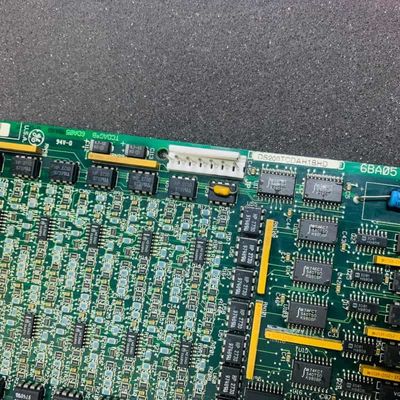

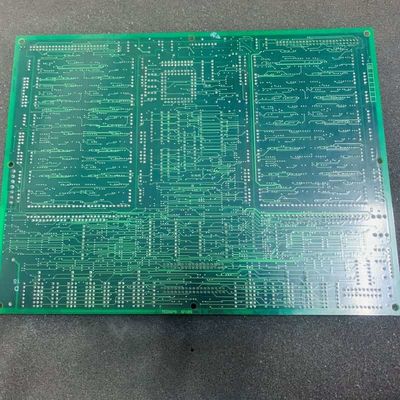

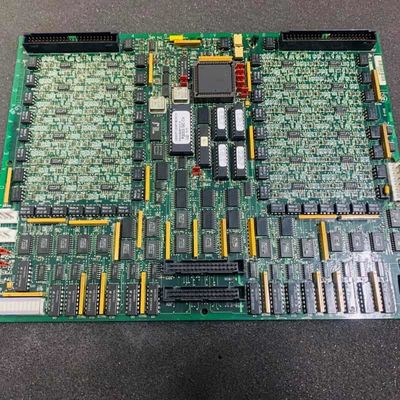

GE DS200TCDAH1BHD Bảng I / O kỹ thuật số với xử lý tín hiệu tương tự toàn diện 2kg trọng lượng và bảo hành 1 năm cho điều khiển tuabin Mark V

GE DS200TCDAH1BHD DS200TCDAH1B Bảng I/O kỹ thuật số

Chi tiết sản phẩm:

GEDS200TCDAH1Blà một bảng I / O kỹ thuật số được thiết kế độc quyền cho GE's Mark V Turbine Control System® một loạt sản phẩm cũ được sử dụng để quản lý động cơ tự động của tuabin gió, khí và hơi nước,và một trong những dòng GE Mark cuối cùng để tích hợp công nghệ điều khiển Speedtronic bằng sáng chế.

Về mặt chức năng, nó xử lý các tín hiệu tương tự khác nhau: đầu vào / đầu ra 4-20 mA thông qua JBB / JAA, với dòng chảy giảm qua các kháng cự tải để đọc điện áp, đầu vào RTD thông qua JCC / JDD,cung cấp kích thích và đo điện trở phụ thuộc nhiệt độ, đầu vào nhiệt cặp thông qua JAR / S / T, sử dụng bù kết nối lạnh TBQA để tính nhiệt độ thực tế, và tín hiệu điện áp / dòng trục tuabin thông qua JBB.Tất cả các tín hiệu điều kiện được gửi đến động cơ I / O thông qua đầu nối 3PL, với các loại nhiệt cặp cấu hình phần mềm, cài đặt RTD được quản lý thông qua trình chỉnh sửa cấu hình I / O của HMI.

Đặc điểm chính:
Xử lý tín hiệu tương tự toàn diện:Hoạt động như một trung tâm trung tâm cho các tín hiệu 4-20 mA, RTD, nhiệt cặp, và thang điện áp / dòng, điều kiện và truyền dữ liệu đến động cơ I / O,quan trọng đối với việc giám sát và kiểm soát hiệu suất tuabinNó tinh chỉnh tín hiệu thô để loại bỏ tiếng ồn, đảm bảo dữ liệu chính xác hướng dẫn các điều chỉnh thời gian thực như dòng chảy nhiên liệu hoặc điều chỉnh hệ thống làm mát.

PROM có thể tháo rời và nhạy cảm với ESD:Các mô-đun PROM có thể tháo rời lưu trữ firmware; thay thế chúng bằng bảo vệ ESD như dây đeo cổ tay đảm bảo các bảng thay thế phù hợp với chức năng của bản gốc bằng cách giữ lại các hướng dẫn giống hệt nhau.Điều này tránh cấu hình lại firmware, giảm thời gian bảo trì và đảm bảo logic xử lý tín hiệu phù hợp sau khi thay thế.

 Phần cứng & Phần mềm có thể cấu hình:Ba jumper (J1 / JP2 / JP3) xử lý các chỉnh sửa phần cứng, trong khi cài đặt phần mềm tùy chỉnh các loại nhiệt cặp / RTD và tham số tín hiệu thích nghi với các nhu cầu tuabin khác nhau.Kiểm tra hỗ trợ JP2, và phần mềm điều chỉnh để phù hợp với thiết lập cảm biến cụ thể của tua-bin liền mạch.

Dedicated Component Interfacing:Chín đầu nối (tám chức năng, một dấu vết) kết nối với các bảng Mark V chính (TCPS, CTBA, TBCA, TBQA) để truyền năng lượng, dữ liệu và tín hiệu chẩn đoán liền mạch, loại bỏ rủi ro giao tiếp chéo.Vai trò cụ thể của mỗi kết nối đảm bảo tín hiệu đạt được mục tiêu mà không bị can thiệp, tăng sự ổn định của hệ thống.

Thiết kế tập trung vào thử nghiệm:Máy nhảy (JP2 / JP3) và các đầu nối chuyên dụng hỗ trợ kiểm tra và bảo trì nhà máy, đơn giản hóa việc khắc phục sự cố trong khi đảm bảo độ tin cậy hoạt động quy định.JP2 vô hiệu hóa các dao động để thử nghiệm an toàn, và kết nối cho phép các kỹ thuật viên truy cập tín hiệu dễ dàng để chẩn đoán các vấn đề nhanh chóng.
