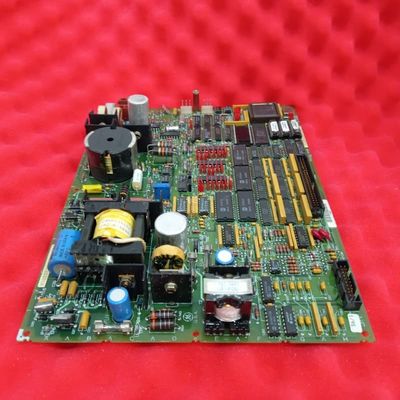

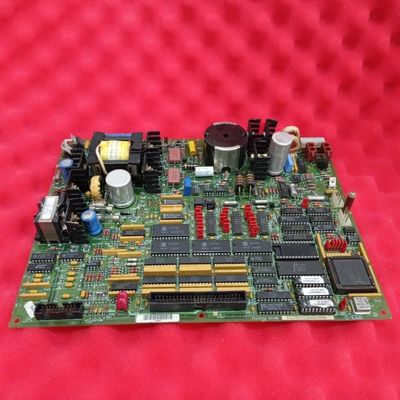

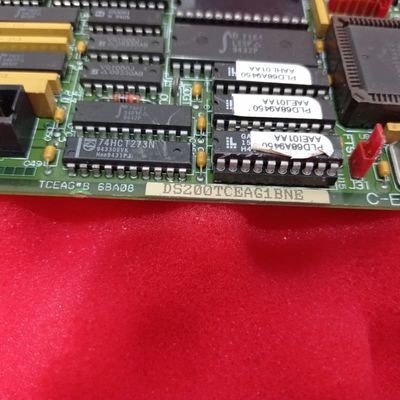

Bảng tốc độ vượt quá giới hạn khẩn cấp GE DS200TCEAG1B với Giám sát an toàn tuabin quan trọng, trọng lượng 2kg và bảo hành 1 năm

GE DS200TCEAG1B DS200TCEAG1BSF Bảng Tốc độ Vượt Quá Mức Khẩn Cấp

Chi tiết sản phẩm:

GE DS200TCEAG1BSF là một Bảng Tốc độ Vượt Quá Mức Khẩn Cấp chuyên dụng được thiết kế cho Hệ thống Điều khiển Tua-bin Mark V của GE— một nền tảng tích hợp công nghệ Speedtronic được sử dụng để điều khiển tua-bin gió, hơi nước và khí đốt. Là một biến thể sửa đổi của bảng gốc DS200TCEAG1 (tích hợp một bản sửa đổi chức năng được xếp hạng B), vai trò cốt lõi của nó là giám sát ổ đĩa Mark V về các lỗi nghiêm trọng: điều kiện vượt quá tốc độ và lỗi phát hiện ngọn lửa. Nó kích hoạt tắt máy khi phát hiện các rủi ro này, bảo vệ hoạt động của tua-bin và tính toàn vẹn của thiết bị.

Về mặt phần cứng, nó có một bộ vi xử lý, nhiều mô-đun PROM để lưu trữ chương trình cơ sở, 3 cầu chì để bảo vệ quá dòng, 30 jumper để cấu hình và một cặp đầu nối lưỡi lê đực để kết nối an toàn với các bảng ổ đĩa khác—tháo gỡ yêu cầu giữ bảng ổn định để tránh bị uốn cong. Nó cũng bao gồm các mạch tích hợp chuyên dụng: Mạch Phát hiện Ngọn lửa TCEA, Mạch Vượt quá Tốc độ Tua-bin và Mạch Đồng bộ hóa Tự động—tất cả đều hỗ trợ các chức năng giám sát lỗi của nó. Các đầu nối chính bao gồm J7 (Phân phối Nguồn Lõi PD), JK (Tín hiệu Bảng TCEB), JL (Tín hiệu Chuyến đi Bảng TCTG), JW (Tín hiệu Phát hiện Ngọn lửa TCEB) và JX1/JX2 (IONET nối tiếp). Một lớp phủ bảo vệ PCB dày bảo vệ phần cứng của nó, trong khi cấu hình phần mềm dựa trên Trình chỉnh sửa Cấu hình I/O tiêu chuẩn của Mark V Series.

Các tính năng chính:

 Giám sát An toàn Tua-bin Quan trọng:Dành riêng để phát hiện các điều kiện chuyến đi vượt quá tốc độ và phát hiện ngọn lửa, khởi động tắt máy kịp thời để ngăn ngừa hư hỏng thiết bị hoặc các mối nguy hiểm về an toàn—cốt lõi cho an toàn vận hành tua-bin. Nó hoạt động như một tuyến phòng thủ đầu tiên, đảm bảo các rủi ro được giải quyết trước khi leo thang thành các lỗi tốn kém.

 Mạch Phát hiện Lỗi Chuyên dụng:Tích hợp Phát hiện Ngọn lửa TCEA, Vượt quá Tốc độ Tua-bin và Mạch Đồng bộ hóa Tự động, mỗi mạch được điều chỉnh để giám sát các thông số rủi ro cao cụ thể và đảm bảo phản hồi lỗi nhanh chóng. Các mạch này hoạt động song song để bao gồm nhiều tình huống quan trọng về an toàn.

 Thiết kế Đầu nối Lưỡi lê An toàn:Đầu nối lưỡi lê đực cho phép kết nối ổn định với các bảng ổ đĩa khác; hướng dẫn tháo gỡ (giữ bảng ổn định) ngăn ngừa hư hỏng vật lý trong quá trình bảo trì. Thiết kế này cân bằng khả năng kết nối mạnh mẽ với sự dễ dàng bảo dưỡng an toàn.

 Phần cứng có thể cấu hình & Các thành phần được bảo vệ:30 jumper cho phép tùy chỉnh theo nhu cầu cụ thể của tua-bin; 3 cầu chì bảo vệ chống quá dòng và lớp phủ PCB dày bảo vệ phần cứng khỏi căng thẳng hoặc hao mòn của môi trường. Các tính năng này tăng cường khả năng thích ứng và kéo dài tuổi thọ của bảng.

Giao diện Đầu nối được nhắm mục tiêu:Nhiều đầu nối chuyên dụng (J7, JK, JL, JW, JX1/JX2) liên kết với các thành phần Mark V chính (lõi PD, bảng TCEB, TCTG, IONET), cho phép truyền tải điện, tín hiệu và lệnh chuyến đi đáng tin cậy để phản hồi lỗi phối hợp. Điều này đảm bảo sự hợp tác liền mạch của hệ thống an toàn.
