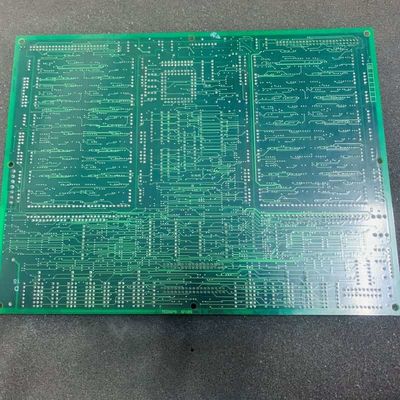

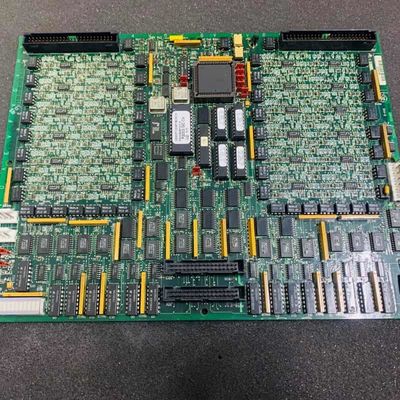

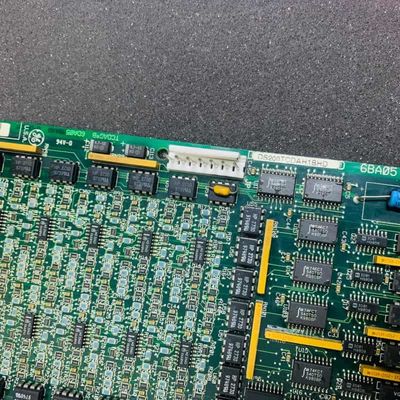

Bo mạch I/O kỹ thuật số GE DS200TCDAG1B cho bộ điều khiển tuabin Mark V với tín hiệu 4-20 mA, đầu vào RTD và cặp nhiệt điện

GE DS200TCDAG1B DS200TCDAG1BDB DIGITAL INPUT/OUTPUT CARD Mark V Turbine Control

Chi tiết sản phẩm:

GE DS200TCDAG1BDB là một bo mạch I/O Kỹ thuật số được thiết kế dành riêng cho Hệ thống Điều khiển Tua-bin Mark V của GE—một dòng sản phẩm kế thừa được sử dụng để quản lý các ổ đĩa tự động của tua-bin gió, khí và hơi nước, và là một trong những dòng Mark cuối cùng của GE tích hợp công nghệ điều khiển Speedtronic đã được cấp bằng sáng chế.

Về chức năng, nó xử lý các tín hiệu tương tự đa dạng: đầu vào/đầu ra 4-20 mA thông qua JBB/JAA, với dòng điện giảm trên các điện trở gánh để đọc điện áp, đầu vào RTD thông qua JCC/JDD, cung cấp kích thích và đo điện trở phụ thuộc vào nhiệt độ, đầu vào cặp nhiệt điện thông qua JAR/S/T, sử dụng bù mối nối lạnh của TBQA để tính toán nhiệt độ thực tế và tín hiệu điện áp/dòng điện trục tua-bin thông qua JBB. Tất cả các tín hiệu đã được điều kiện hóa được gửi đến Động cơ I/O thông qua đầu nối 3PL, với cấu hình phần mềm các loại cặp nhiệt điện, cài đặt RTD được quản lý thông qua Trình chỉnh sửa Cấu hình I/O của HMI.

Các tính năng chính:
Xử lý tín hiệu tương tự toàn diện:Hoạt động như một trung tâm cho các tín hiệu 4-20 mA, RTD, cặp nhiệt điện và điện áp/dòng điện trục—thang đo, điều kiện hóa và truyền dữ liệu đến Động cơ I/O, rất quan trọng để theo dõi và điều khiển hiệu suất tua-bin. Nó tinh chỉnh các tín hiệu thô để loại bỏ nhiễu, đảm bảo dữ liệu chính xác hướng dẫn các điều chỉnh theo thời gian thực như dòng nhiên liệu hoặc tinh chỉnh hệ thống làm mát.

PROMs có thể tháo rời & nhạy cảm với ESD:Các mô-đun PROM có thể tháo rời lưu trữ chương trình cơ sở; việc hoán đổi chúng với khả năng bảo vệ ESD như dây đeo cổ tay đảm bảo rằng các bo mạch thay thế khớp với chức năng của bản gốc bằng cách giữ lại các hướng dẫn giống hệt nhau. Điều này tránh cấu hình lại chương trình cơ sở, giảm thời gian bảo trì và đảm bảo logic xử lý tín hiệu nhất quán sau khi thay thế.

 Phần cứng & Phần mềm có thể cấu hình:Ba jumper (J1/JP2/JP3) xử lý các tinh chỉnh phần cứng, trong khi cài đặt phần mềm tùy chỉnh các loại cặp nhiệt điện/RTD và các thông số tín hiệu—thích ứng với các nhu cầu tua-bin đa dạng. J1 quản lý các cổng RS232, JP2 hỗ trợ thử nghiệm và phần mềm điều chỉnh để phù hợp với các thiết lập cảm biến cụ thể của tua-bin một cách liền mạch.

 Giao diện thành phần chuyên dụng:Chín đầu nối (tám chức năng, một đầu nối còn lại) liên kết với các bo mạch Mark V chính (TCPS, CTBA, TBCA, TBQA) để truyền tải điện, dữ liệu và tín hiệu chẩn đoán liền mạch, loại bỏ các rủi ro nhiễu xuyên âm. Vai trò cụ thể của mỗi đầu nối đảm bảo tín hiệu đến đích mà không bị nhiễu, tăng cường độ ổn định của hệ thống.

Thiết kế tập trung vào thử nghiệm:Jumper (JP2/JP3) và các đầu nối chuyên dụng hỗ trợ thử nghiệm và bảo trì tại nhà máy, đơn giản hóa việc khắc phục sự cố đồng thời đảm bảo độ tin cậy hoạt động theo chuẩn. JP2 vô hiệu hóa các bộ dao động để thử nghiệm an toàn và các đầu nối cho phép các kỹ thuật viên dễ dàng truy cập các tín hiệu để chẩn đoán các sự cố nhanh chóng.
