GE DS200TCQAG1B RST Analog Input/Output Board 330mm Chiều dài 200mm Chiều cao 100mm Chiều rộng cho Mark V LM Series
| Nguồn gốc | CHÚNG TA |
|---|---|
| Hàng hiệu | GE |
| Số mô hình | DS200TCQAG1BEC |
| Số lượng đặt hàng tối thiểu | 1pc |
| Giá bán | $2500 |
| chi tiết đóng gói | Nhà máy mới và nguyên bản, đóng gói hộp riêng lẻ |
| Thời gian giao hàng | 5-7 ngày |
| Điều khoản thanh toán | T/t |
| Khả năng cung cấp | 999pcs |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên | GE DS200TCQAG1B DS200TCQAG1BEC ĐẦU TIÊN/đầu ra tương tự | ID sản phẩm | DS200TCQAG1BEC |
|---|---|---|---|
| Loạt | Mark V. | Chức năng | Gói đầu ra rời rạc |
| Sản phẩm Độ sâu/chiều dài của sản phẩm | 330mm | Chiều cao mạng sản phẩm | 200mm |
| Chiều rộng mạng sản phẩm | 100mm | Trọng lượng mạng sản phẩm | 2kg |
| Bảo hành | 1 năm | ||
| Làm nổi bật | 330mm Chiều dài RST Analog Board,200mm cao Input/Output Analog Board,Bảng TCQA có chiều rộng 100mm |
||
Mô tả sản phẩm

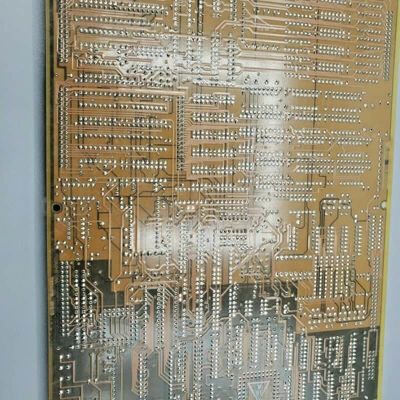

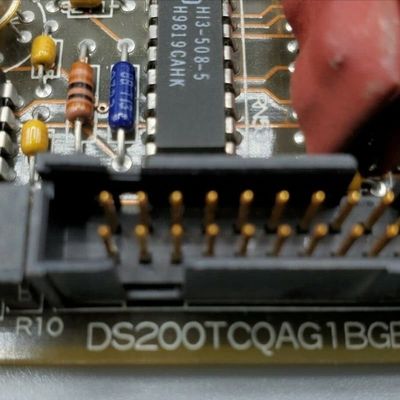

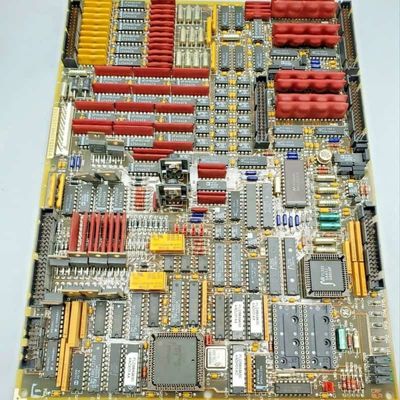

GE DS200TCQAG1B DS200TCQAG1BEC RST Bảng Đầu vào/Ra Tương tự
GEDS200TCQAG1BECDS200TCQAG1BEC (TCQA) là một Bảng Đầu vào/Ra Tương tự RST không thể thiếu trong Dòng Mark V LM, được thiết kế cho Hệ thống Điều khiển Vi xử lý Tuyến tính GE. Là một giao diện quan trọng giữa các bảng đầu cuối và lõi hệ thống, nó xử lý, điều chỉnh và định tuyến nhiều loại tín hiệu tương tự, cho phép điều khiển và giám sát chính xác thiết bị công nghiệp. Tính linh hoạt của nó bao gồm việc xử lý đầu vào từ LVDT, cặp nhiệt điện, cảm biến rung và tín hiệu 4-20 mA đến đầu ra cho van servo và trình điều khiển rơ le. Nó cũng quản lý đầu vào xung, tín hiệu điện áp và dữ liệu máy phát/đường dây, với các đầu nối chuyên dụng đảm bảo luồng tín hiệu hợp lý trong hệ thống điều khiển.
Các tính năng chính:
Xử lý tín hiệu toàn diện
Bảng TCQA vượt trội trong việc xử lý một loạt các tín hiệu tương tự và kỹ thuật số, khiến nó trở thành một trụ cột của kết nối hệ thống. Nó xử lý đầu vào từ LVDT, cặp nhiệt điện, cảm biến rung và bộ thu từ tính, đồng thời điều khiển đầu ra đến van servo và trình điều khiển rơ le. Nó cũng điều kiện hóa các tín hiệu 4-20 mA—quan trọng đối với các thông số như lưu lượng nhiên liệu và tình trạng máy nén—và quản lý tốc độ xung từ tín hiệu TTL, đảm bảo dịch dữ liệu chính xác cho hệ thống điều khiển. Phạm vi rộng này cho phép nó tích hợp liền mạch với các bảng đầu cuối và các thành phần cốt lõi khác.
Cấu hình phần cứng linh hoạt
Tùy chỉnh phần cứng được kích hoạt thông qua các cầu nối chuyên dụng: J1 và J2 chọn mạch đầu ra miliampe, trong khi J5 và J6 đặt dải dòng điện đầu ra để phù hợp với yêu cầu thiết bị cụ thể. J7 tạo điều kiện cho việc kiểm tra cổng RS232 và J8 kích hoạt bộ dao động để kiểm tra chức năng. Thiết kế mô-đun này cho phép điều chỉnh tại chỗ mà không cần thiết kế lại rộng rãi, đảm bảo khả năng tương thích với các thiết lập vận hành khác nhau và đơn giản hóa việc bảo trì.
Thông số có thể cấu hình bằng phần mềm
Bổ sung cho tính linh hoạt của phần cứng, cấu hình phần mềm thông qua I/O Configurator cho phép người dùng đặt các hằng số cho các loại cặp nhiệt điện, tốc độ xung, ngưỡng rung, vị trí LVDT/LVDR và thang đo đầu vào/đầu ra 4-20 mA. Khả năng thích ứng này đảm bảo rằng bảng có thể được điều chỉnh cho các quy trình tuabin hoặc công nghiệp cụ thể, tối ưu hóa độ chính xác tín hiệu và khả năng đáp ứng của hệ thống với các điều kiện vận hành động.
Xử lý tốc độ xung chuyên dụng
Một mạch chuyên dụng xử lý đầu vào tốc độ xung từ bảng TCQC thông qua đầu nối JE, xử lý tín hiệu TTL và dữ liệu bộ thu từ tính được định tuyến qua các bảng đầu cuối QTBA/PTBA. Trong khi lõi xử lý tín hiệu tốc độ trục áp suất cao, các mạch xung phụ quản lý các đầu vào bổ sung, đảm bảo giám sát chính xác tốc độ quay và các thông số liên quan—quan trọng để duy trì hiệu quả và an toàn của thiết bị.
Điều kiện & Định tuyến Tín hiệu Tích hợp
Ngoài việc xử lý, bảng TCQA điều chỉnh và điều kiện hóa tín hiệu để đảm bảo khả năng tương thích với các thành phần hạ nguồn. Nó định tuyến các tín hiệu cụ thể đến bảng STCA thông qua đầu nối 3PL và dữ liệu máy phát/đường dây đến bảng TCQC thông qua JE, tạo ra một đường dẫn tín hiệu có cấu trúc giúp giảm thiểu nhiễu và đảm bảo tính toàn vẹn của dữ liệu. Cách tiếp cận tích hợp này tăng cường độ tin cậy của hệ thống bằng cách tập trung quản lý tín hiệu trong một thành phần duy nhất, mạnh mẽ.
