GE DS200DCFBG1B DC CUNG CẤP CUNG CẤP TRẢI NGHIỆM CHO MARK V SERIES với DIP Switch SW6 và 12 Jumpers

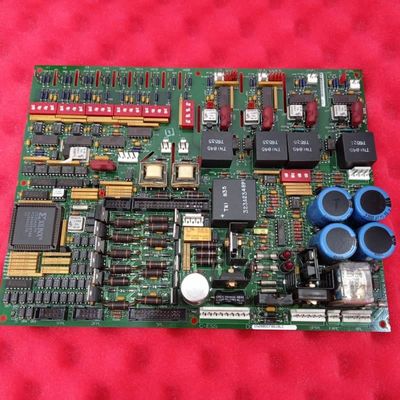

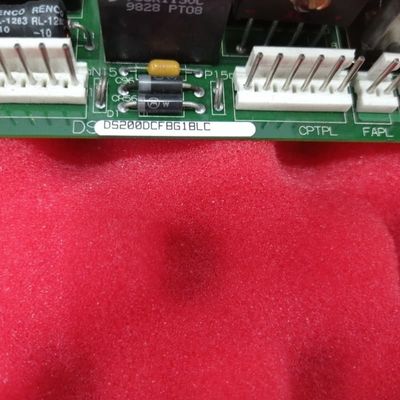

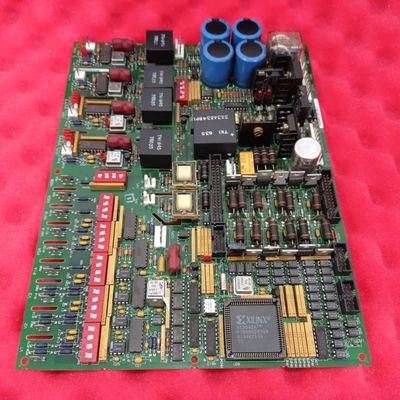

Bảng Phản hồi Nguồn DC GE DS200DCFBG1B

Mô tả sản phẩm:

GE DS200DCFBG1B là một bảng cấp nguồn chuyên dụng cho Dòng Mark V, được thiết kế để hỗ trợ các hệ thống tuabin đa dạng bao gồm AC2000, CB2000, DC2000, FC2000, ME2000 và EX2000. Vai trò cốt lõi của nó là cung cấp hai loại nguồn quan trọng: nguồn cấp độ điều khiển cho logic hệ thống và nguồn quạt vỏ bọc để quản lý nhiệt, đảm bảo hoạt động ổn định của các bộ truyền động tuabin. Ngoài việc cung cấp điện, nó còn tích hợp các mạch để điều khiển động cơ và điều khiển máy phát SCR, đồng thời cho phép giao tiếp với các bảng điều khiển SDCC/LDCC—làm cho nó trở thành một trung tâm đa chức năng để quản lý nguồn và tín hiệu Mark V.

Các tính năng chính:
Khả năng tương thích hệ thống rộng và Cung cấp điện chuyên dụng

Nó hoạt động trên sáu hệ thống tuabin chính, với chức năng phù hợp cho EX2000. Không giống như các bộ nguồn cơ bản, nó chia đầu ra thành nguồn cấp độ điều khiển cho thiết bị điện tử nhạy cảm và nguồn quạt vỏ bọc để tản nhiệt, giải quyết các nhu cầu quan trọng kép của hoạt động tuabin. Tính linh hoạt này loại bỏ sự cần thiết của nhiều thành phần nguồn rời rạc.

Mạch tích hợp & Giao tiếp được nhắm mục tiêu

Nó chứa một bộ đầy đủ các mạch: nguồn cấp độ điều khiển, mạch dòng điện trường/dòng điện phần ứng của động cơ, giám sát dòng điện đường dây AC và mạch điều khiển máy phát SCR. Để giao tiếp với các bảng SDCC/LDCC, nó sử dụng một bộ dao động điều khiển điện áp để chuyển đổi điện áp đầu vào thành tín hiệu tần số được gửi qua đầu nối 1PL và các mạch khuếch đại để phản hồi điện áp. Công tắc DIP SW6 cho phép người dùng chủ động điều chỉnh phản hồi điện áp động cơ, đảm bảo căn chỉnh tín hiệu chính xác với các bảng điều khiển.

Cấu hình linh hoạt & Chẩn đoán rõ ràng

Tùy chỉnh được kích hoạt thông qua 12 cầu nối (JP) cho các tùy chọn hệ thống và 7 công tắc DIP (SW) để tinh chỉnh. Chẩn đoán được đơn giản hóa với ba chỉ báo: hai đèn LED màu đỏ (CR51 cho bộ điều chỉnh DC FU2, CR55 cho bộ điều chỉnh DC FU3) và một đèn neon (LT1 cho trạng thái đường dây AC FU1), cung cấp các cảnh báo trực quan tức thì cho các sự cố cầu chì/bộ điều chỉnh. Năm điểm kiểm tra cho phép theo dõi trực tiếp điện áp, giá trị tín hiệu và trạng thái ACCT, hợp lý hóa việc khắc phục sự cố.

Bảo vệ và kết nối mạnh mẽ

Ba cầu chì bảo vệ tích hợp ngăn chặn sự gián đoạn nguồn do các lỗi như quá dòng, bảo vệ cả bảng và các thành phần tuabin được kết nối. Nó cũng có tổng cộng 27 đầu nối (18 kiểu phích cắm, 9 kiểu ghim) để giao diện liền mạch với các sản phẩm Dòng Mark V khác, đảm bảo truyền tín hiệu và nguồn đáng tin cậy trên toàn hệ thống điều khiển tuabin.
