General Electric DS200DCFBG1B DC CUNG CẤP TRẢI NGHIỆM TURBINE TURBINE VÀ ỨNG DỤNG ỨNG DỤNG

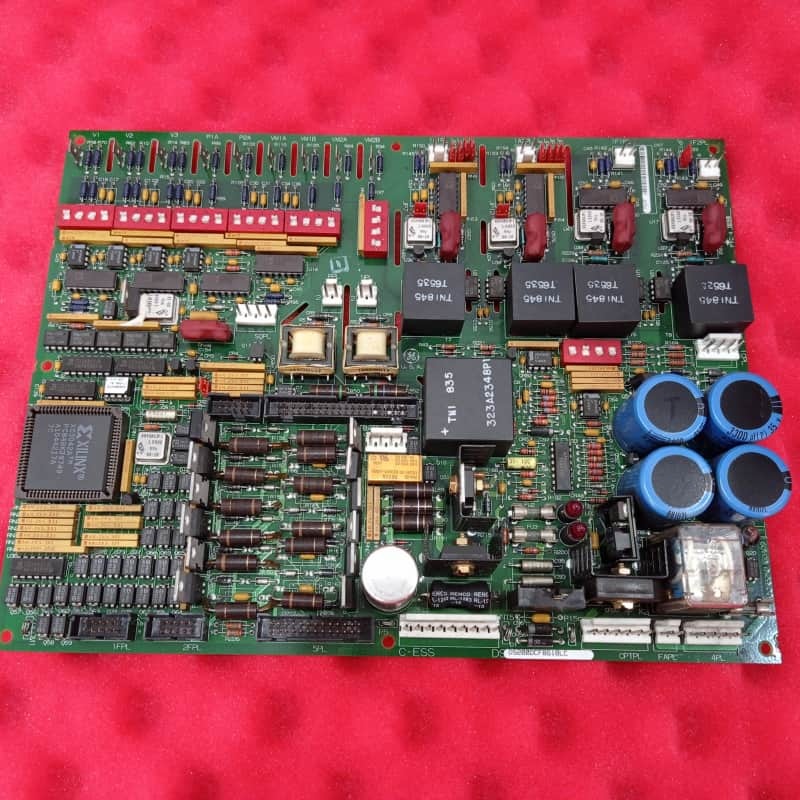

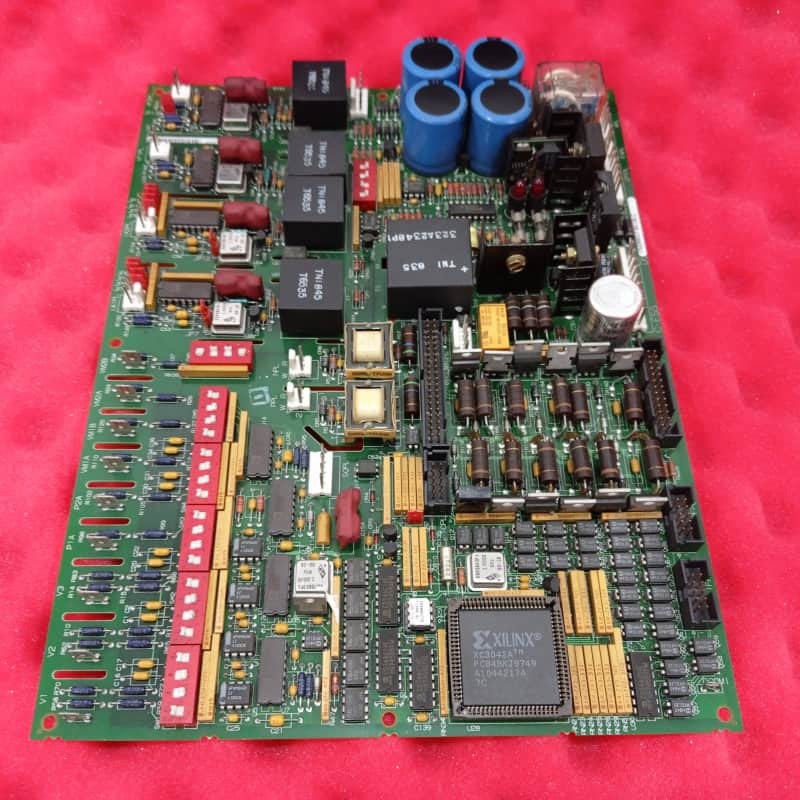

General Electric DS200DCFBG1B DC Power Supply Feedback Board Ứng dụng tua-bin và ổ đĩa quan trọng

Mô tả sản phẩm:

General ElectricDS200DCFBG1Blà một bảng phản hồi nguồn cung cấp điện DC được thiết kế cho các ứng dụng tua-bin và ổ đĩa quan trọng, bao gồm các dòng EX2000, DC2000 và AC2000. Nó phục vụ như một trung tâm quản lý và giám sát năng lượng,chuyển đổi sức mạnh đầu vào từ một bộ biến áp điện điều khiển thành các điện áp DC được điều chỉnh khác nhau để vận hành hệ thống truyền động và quạt vòm.

Đặc điểm chính:

Vai trò chính của bảng là tạo ra và phân phối nhiều nguồn điện cấp điều khiển, bao gồm + 5V, ± 15V và ± 24VDC. Ngoài chuyển đổi điện,Nó tích hợp các mạch giám sát phức tạp theo dõi các thông số hệ thống thiết yếu như dòng điện và điện ápNó cũng bao gồm các mạch điều khiển cho các máy phát xung cổng sân động cơ SCR.

Một đặc điểm xác định của DS200DCFBG1B là việc sử dụng các mạch dao động được điều khiển điện áp (VCO).điện áp cầu đầu ra, và các tín hiệu millivolt từ trường và armature chuyển đổi thành tín hiệu tần số tỷ lệ (0-500 kHz).Những tín hiệu tần số kỹ thuật số sau đó được truyền đến SDCC chủ hoặc bảng điều khiển LDCC để xử lý, cung cấp phản hồi đáng tin cậy về tình trạng hoạt động của động cơ.

Bảng có khả năng cấu hình cao thông qua mười hai jumper và bảy công tắc DIP, cho phép các tùy chọn cụ thể của khách hàng, mặc dù chúng thường được thiết lập tại nhà máy.Nó kết hợp các tính năng chẩn đoán và bảo vệ mạnh mẽ. Tình trạng cấp điện +5VDC quan trọng được chỉ ra bởi tín hiệu / PSEN, có thể kích hoạt thiết lập lại vi xử lý trong thẻ điều khiển nếu điện áp không được điều chỉnh.bảng được bảo vệ bằng bộ bảo hiểm (FU1), FU2, FU3) cho đầu ra năng lượng của nó, với các chỉ báo trực quan rõ ràng ∆LED CR51 và CR55 cho bộ an toàn DC và đèn neon LT1 cho bộ an toàn AC ∆để nhanh chóng xác định lỗi.
