Bảng phản hồi nguồn DC DS200DCFBG1B GE với Mạch tích hợp cung cấp điện kép và Giám sát tín hiệu cho Điều khiển tua-bin Mark V

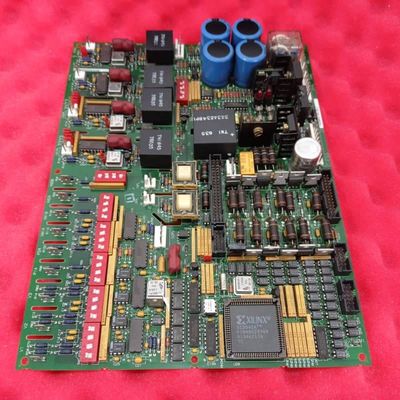

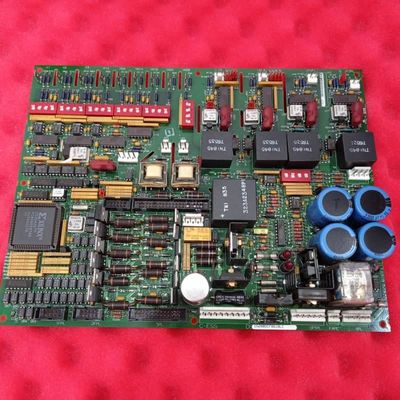

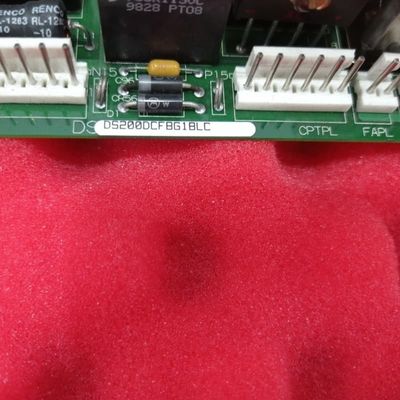

Bảng Phản hồi Nguồn DC DS200DCFBG1B của General Electric, Bảng Mark V

Mô tả sản phẩm:

GE DS200DCFBG1B là một Bảng Phản hồi Nguồn đa chức năng, được phân loại kép là một phần của dòng bảng Mark V và là một thành phần quan trọng cho các ứng dụng điều khiển IGBT. Nó lấy nguồn đầu vào 38 VAC/115 VAC từ máy biến áp nguồn điều khiển (CPT) để cung cấp hai đầu ra chính: nguồn cấp độ điều khiển cho thiết bị điện tử điều khiển tuabin và nguồn 115 VAC cho quạt trong vỏ. Ngoài việc cung cấp điện, nó còn tích hợp giám sát tín hiệu, giao tiếp với các bảng điều khiển và chẩn đoán mạnh mẽ, khiến nó trở thành một trung tâm quan trọng cho độ tin cậy của hệ thống Mark V và hệ thống điều khiển.

Các tính năng chính:
Cung cấp điện kép & Khả năng tương thích hệ thống rộng
Được thiết kế cho cả hệ thống tuabin Mark V và các bộ điều khiển IGBT chính, nó thích ứng với các nhu cầu công nghiệp đa dạng trong khi vẫn đảm bảo hiệu suất ổn định. Nó cung cấp nguồn cấp độ điều khiển và nguồn quạt trong vỏ để quản lý nhiệt, loại bỏ nhu cầu về các thành phần nguồn riêng biệt. Đáng chú ý, các hệ thống EX2000 sử dụng bảng này khác với các bộ điều khiển khác, làm nổi bật thiết kế linh hoạt của nó để đáp ứng các yêu cầu ứng dụng độc đáo.

Mạch tích hợp để quản lý nguồn & tín hiệu
Nguồn cấp độ điều khiển cung cấp điện áp ổn định cho logic hệ thống;
Mạch nguồn trường động cơ và mạch điều khiển máy phát SCR cho phép kích hoạt động cơ; Mạch giám sát dòng điện/điện áp phần ứng, dòng điện trường động cơ và theo dõi dòng điện AC theo các thông số vận hành quan trọng.
Các mạch này hoạt động song song để đảm bảo sự ổn định của nguồn và khả năng hiển thị tín hiệu theo thời gian thực, là nền tảng cho việc điều khiển tuabin/bộ điều khiển an toàn.

Giao tiếp nhắm mục tiêu với các bảng điều khiển
Nó thiết lập giao tiếp liền mạch với các bảng điều khiển SDCC/LDCC thông qua hai cơ chế chính:
Mạch khuếch đại truyền phản hồi điện áp động cơ tương tự, với công tắc DIP SW6 cho phép điều chỉnh/sửa đổi chủ động phản hồi này để phù hợp với các yêu cầu của bảng điều khiển;
Một bộ dao động điều khiển điện áp (VCO) chuyển đổi điện áp đầu vào thành tín hiệu tần số, được gửi đến các bảng điều khiển thông qua đầu nối 1PL—đảm bảo truyền dữ liệu chính xác, độ trễ thấp để điều chỉnh theo thời gian thực.

Khả năng kết nối toàn diện
Nó có tổng cộng 27 đầu nối --18 kiểu phích cắm, 9 kiểu ghim để giao tiếp liền mạch với các sản phẩm khác của Dòng Mark V. Khả năng kết nối rộng rãi này đảm bảo truyền tải điện và tín hiệu đáng tin cậy trên toàn hệ thống tuabin/bộ điều khiển, giảm độ phức tạp của việc tích hợp và tăng cường sự gắn kết tổng thể của hệ thống.
