GE DS200VPBLG1AFF VME Backplane Board cho LCI Series với kiến trúc đa lớp 2kg trọng lượng và bảo hành 1 năm
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
x| Tên | GE DS200VPBLG1AFF VME BOOK BOOK | ID sản phẩm | DS200VPBLG1AFF |
|---|---|---|---|
| Loạt | Mark V. | Sản phẩm Độ sâu/chiều dài của sản phẩm | 330mm |
| Chiều rộng mạng sản phẩm | 100mm | Chiều cao mạng sản phẩm | 200mm |
| Trọng lượng mạng sản phẩm | 2kg | Bảo hành | 1 năm |
| Làm nổi bật | Multilayer Architecture VME Backplane Board,2kg Trọng lượng LCI Series Backplane,Bảo hành 1 năm GE DS200VPBLG1AFF |
||

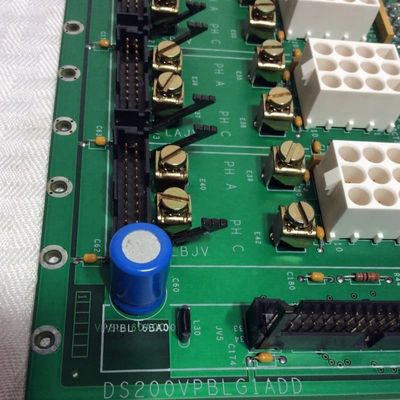

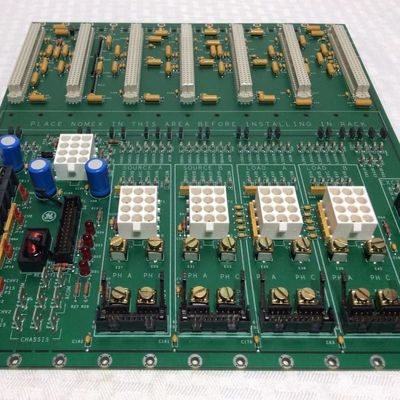

Bảng mạch chủ VME GE DS200VPBLG1AFF
Mô tả sản phẩm:
GE DS200VPBLG1AFF là một Bảng mạch chủ VME chuyên dụng được thiết kế dành riêng cho dòng Load Commutated Inverter (LCI), đóng vai trò là trung tâm kết nối cốt lõi cho các phần J2 và J3 của khung cắm card của thiết bị LCI. Vai trò chính của nó là cho phép truyền tín hiệu liền mạch, phân phối điện ổn định và tích hợp mô-đun các thành phần LCI quan trọng, khiến nó không thể thiếu để duy trì độ tin cậy và hiệu quả của hệ thống LCI trong các ứng dụng công nghiệp như bộ truyền động động cơ hoặc bộ biến tần kết nối lưới.
Một tính năng xác định là kiến trúc đa lớp của nó, tách biệt vật lý các mặt phẳng năng lượng tương tự và kỹ thuật số. Thiết kế này giảm thiểu nhiễu điện từ (EMI) giữa các tín hiệu tương tự nhạy cảm và các tín hiệu kỹ thuật số tốc độ cao, bảo toàn tính toàn vẹn của tín hiệu và đảm bảo cung cấp điện năng ổn định—điều quan trọng đối với việc điều khiển LCI chính xác. Mỗi khe cắm trên bảng mạch chủ được trang bị tụ điện bypass và các thành phần phân phối điện, ổn định hơn nữa điện áp và ngăn ngừa các gián đoạn hiệu suất do dao động điện.
Phần J2 được thiết kế riêng cho các bo mạch LCI chính, với bố cục khe cắm có cấu trúc: nó chứa Bo mạch điều khiển bộ xử lý tín hiệu số (DSPC) trong khe J1, Bo mạch mở rộng I/O trong khe J3, Bo mạch phân phối và trạng thái cổng (FCGD) trong các khe J5/J7/J9, Bo mạch kích thích trong khe J11 và hai khe cắm dự phòng (J12/J13) để mở rộng. Tất cả các khe cắm trừ J1 đều có ID khe cắm được nối cứng tại đầu nối P2 để dễ dàng nhận dạng, trong khi các tín hiệu bus kỹ thuật số kết thúc ở các đầu khe cắm để tránh phản xạ tín hiệu.
Phần J3 giải quyết các hạn chế về không gian bằng cách quản lý các kết nối bên ngoài: nó tích hợp Máy biến dòng (CT) và điện trở gánh của chúng để theo dõi dòng điện, cho phép liên kết với Bo mạch phản hồi tỷ lệ điện áp cho phản hồi điện áp FCGD, xử lý các kết nối nguồn của bảng mạch chủ và cung cấp đầu nối ổn định để nối đất linh hoạt—tăng cường an toàn hệ thống và giảm EMI.
Được tối ưu hóa cho các giao thức và yếu tố hình thức thành phần dành riêng cho LCI, DS200VPBLG1ADD đảm bảo khả năng tương thích liền mạch với phần cứng LCI, loại bỏ các vấn đề tích hợp và hỗ trợ khả năng của hệ thống trong việc cung cấp hiệu suất ổn định, đáng tin cậy trong các môi trường công nghiệp đòi hỏi khắt khe.
![]()
