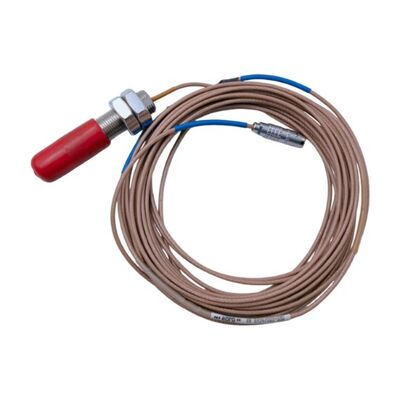

Cảm biến dòng xoáy EPRO PR6424/003-030 để giám sát rung động và vị trí trục lớn

The EPRO PR6424/003-030 là cảm biến dòng xoáy không tiếp xúc được thiết kế để đo rung động trục, vị trí trục và các chuyển động khác trên các máy quay lớn. Nó được sử dụng trong các hệ thống giám sát máy móc cho các thiết bị như tuabin hơi, tuabin khí, máy nén, bơm và máy phát điện.

Không giống như cảm biến tiếp xúc, PR6424 đo khoảng cách giữa đầu dò của nó và trục kim loại mà không chạm vào bề mặt quay. Khi trục di chuyển, khoảng cách thay đổi và hệ thống cảm biến chuyển đổi sự thay đổi này thành tín hiệu điện. Tín hiệu này sau đó có thể được sử dụng bởi một hệ thống giám sát tương thích để theo dõi chuyển động của trục và phát hiện những thay đổi trong tình trạng máy.

PR6424 sử dụng đầu dò 16 mm và có độ nhạy danh định là 4 V/mm với sai số tuyến tính không quá ±1,5%. Phạm vi đo tĩnh của nó là ±2,0 mm và đáp ứng tần số của nó kéo dài từ DC đến 20 kHz ở điểm -3 dB. Các tính năng này làm cho nó phù hợp cho các ứng dụng cần cả dữ liệu vị trí trục và đo rung động động.

Đối với công việc bảo trì và thay thế, số kiểu máy đầy đủ là rất quan trọng. Đầu dò phải được kết hợp với bộ chuyển đổi tín hiệu, cấu hình cáp và vật liệu đích chính xác để duy trì hiệu suất đo yêu cầu.

Đầu dò 16 mm được thiết kế để đo chuyển động trục trên thiết bị quay lớn. Độ nhạy được công bố là 4 V/mm (101,6 mV/mil), với sai số tuyến tính không quá ±1,5%. Phản hồi đầu ra được xác định này giúp hệ thống giám sát chuyển đổi sự thay đổi khoảng cách đo thành giá trị dịch chuyển.

Để có kết quả chính xác, đầu dò phải được lắp đặt ở khoảng cách chính xác và sử dụng với bộ chuyển đổi tín hiệu phù hợp. Bề mặt đích và vật liệu trục cũng phải đáp ứng các yêu cầu đã nêu của cảm biến.

PR6424 có đáp ứng tần số được chỉ định là DC đến 20 kHz (-3 dB). Đáp ứng DC hỗ trợ đo các thay đổi vị trí chậm, trong khi dải tần số rộng hơn cho phép hệ thống nắm bắt chuyển động trục nhanh hơn trong giới hạn của chuỗi đo hoàn chỉnh.

Điều này hữu ích khi một cấu hình giám sát cần quan sát cả những thay đổi về vị trí trục và rung động động. Hiệu suất hệ thống thực tế vẫn phụ thuộc vào bộ chuyển đổi, lắp đặt, đích và thiết bị giám sát.

1. Đặt khoảng cách đầu dò chính xác trước khi vận hành. Khoảng cách đầu dò ảnh hưởng đến điểm làm việc của hệ thống đo. Đặt khoảng cách theo hướng dẫn lắp đặt của nhà sản xuất và thông số kỹ thuật của bộ chuyển đổi tương thích. Không giả định rằng bất kỳ khoảng cách ban đầu nào cũng sẽ cung cấp phạm vi tuyến tính đã nêu. Sau khi lắp đặt, kiểm tra đầu ra và xác nhận rằng nó nằm trong phạm vi hoạt động dự kiến.
2. Kiểm tra vật liệu và tình trạng bề mặt trục. Thông số kỹ thuật PR6424 được công bố sử dụng thép feromagnetic làm vật liệu đích tiêu chuẩn. Sự khác biệt về vật liệu đích, tình trạng bề mặt hoặc hình dạng có thể ảnh hưởng đến mối quan hệ giữa khoảng cách và đầu ra. Nếu vật liệu trục khác với vật liệu đích được chỉ định, hãy xác nhận rằng hệ thống phù hợp trước khi dựa vào các chỉ số đo.
3. Kết hợp đầu dò, cáp và bộ chuyển đổi. PR6424 phải được sử dụng với bộ chuyển đổi tín hiệu tương thích và cấu hình cáp chính xác. Khi thay thế một cảm biến đã lắp đặt, hãy kiểm tra số kiểu máy đầy đủ, chiều dài cáp, loại đầu nối, kích thước lắp đặt và kiểu bộ chuyển đổi. Một đầu dò vừa với lỗ lắp không tự động tương thích về điện với hệ thống đo hiện có.

• Châu Á - Thái Bình Dương: Trung Quốc, Hàn Quốc, Nhật Bản, Ấn Độ, Đông Nam Á
• Trung Đông: Ả Rập Xê Út, UAE, Qatar
• Bắc Mỹ: Hoa Kỳ, Canada
• Châu Âu: Đức, Vương quốc Anh, Pháp, Nga, Thổ Nhĩ Kỳ
• Mỹ Latinh: Brazil, Argentina, Mexico

• Hệ thống bảo vệ trực tuyến cho máy móc quay
• Giám sát rung động & vị trí trục
• Giám sát an toàn tuabin hơi và máy nén
• Giám sát tình trạng quạt lớn, máy phát điện và bơm tốc độ cao
• Các cơ sở dầu khí
• Các nhà máy chế biến hóa chất
• Các cơ sở sản xuất điện
• Các nhà máy chế biến kim loại & hóa chất than

Trong một nhiệm vụ bảo trì tuabin điển hình, một kênh dịch chuyển trục có thể cần thay thế cảm biến sau khi phát hiện lỗi trong quá trình kiểm tra theo kế hoạch. Đội bảo trì kiểm tra kiểu máy ban đầu, kích thước đầu dò, ren lắp đặt, cấu hình cáp và bộ chuyển đổi kết nối trước khi chọn bộ thay thế.

Trong trường hợp lắp đặt yêu cầu PR6424/003-030, việc kết hợp cấu hình đầy đủ giúp khôi phục chuỗi đo ban đầu. Sau khi lắp đặt, đội kiểm tra khoảng cách đầu dò và xác minh tín hiệu trước khi đưa kênh giám sát trở lại hoạt động.
