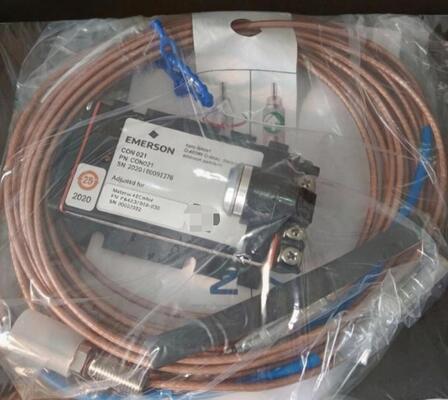

Cảm biến dòng xoáy EPRO PR6423/10R-030 để giám sát rung động và vị trí trục

Phiên bản EPRO PR6423/10R-030 là cảm biến dòng xoáy 8 mm được thiết kế để đo rung động và vị trí trục không tiếp xúc trên máy móc quay công nghiệp. Nó được sử dụng trong các hệ thống giám sát cho tuabin hơi, tuabin khí, máy nén, máy bơm và máy phát điện, nơi những thay đổi trong chuyển động trục có thể cung cấp thông tin hữu ích về tình trạng máy.

Cảm biến hoạt động bằng cách đo khoảng cách giữa đầu dò của nó và trục kim loại. Khi trục di chuyển, khoảng cách thay đổi và hệ thống cảm biến chuyển đổi sự thay đổi này thành tín hiệu điện. Bộ chuyển đổi tín hiệu tương thích sau đó xử lý tín hiệu để hệ thống giám sát máy sử dụng. Điều này cho phép đo chuyển động trục mà không cần tiếp xúc vật lý với bộ phận quay.

Dòng PR6423 có độ nhạy danh định là 8 V/mm, dải đo tuyến tính 2 mm và đáp ứng tần số từ DC đến 20 kHz (-3 dB). Các tính năng này hỗ trợ cả đo vị trí trục và giám sát rung động động. Dòng sản phẩm này cũng được thiết kế cho các điều kiện công nghiệp khắc nghiệt, với vỏ bằng thép không gỉ và xếp hạng bảo vệ IP66.

Phiên bản 10R sử dụng thiết kế lắp ngược, có thể hữu ích khi cần lắp đầu dò từ phía sau điểm lắp. Cấu hình này mang lại cho kỹ sư một lựa chọn khác khi không gian xung quanh vỏ ổ trục bị hạn chế hoặc khó tiếp cận từ phía trước.

Đầu dò cảm biến 8 mm được thiết kế để đo trục trên máy móc quay công nghiệp. Độ nhạy danh định 8 V/mm xác định cách đầu ra thay đổi khi khoảng cách giữa đầu dò và mục tiêu thay đổi. Điều này giúp kỹ sư thiết lập thang đo đo lường và diễn giải dữ liệu dịch chuyển một cách chính xác.

Thông số kỹ thuật dòng PR6423 được công bố cho dải đo tuyến tính là 2 mm và khoảng hở ban đầu là 0.5 mm. Việc thiết lập khoảng hở chính xác là rất quan trọng vì hoạt động ngoài dải tuyến tính có thể dẫn đến kết quả đọc không chính xác hoặc mất dữ liệu đo hữu ích.

PR6423/10R-030 sử dụng cấu hình lắp ngược. Điều này có thể hữu ích khi vị trí lắp đặt không cho phép tiếp cận thuận tiện từ phía trước hoặc khi đầu dò cần được lắp qua một lỗ mở cụ thể trong vỏ ổ trục.

Trước khi lắp đặt, kỹ sư nên xác nhận ren lắp, không gian có sẵn, vị trí đầu dò và đường đi cáp. Cấu trúc lắp ngược phải khớp với bản vẽ lắp đặt thực tế chứ không chỉ được chọn vì đường kính đầu dò giống với bộ phận gốc.

1. Thiết lập khoảng cách đầu dò cẩn thận.
   Dữ liệu dòng PR6423 được công bố cho khoảng hở ban đầu là 0.5 mm và dải đo tuyến tính là 2 mm. Khoảng hở lắp đặt chính xác phải được thiết lập theo hướng dẫn của nhà sản xuất và bộ chuyển đổi kết nối. Không thiết lập khoảng hở bằng mắt thường khi có phương pháp hiệu chuẩn hoặc điện áp xác định.
2. Kiểm tra vật liệu và bề mặt trục.
   Mục tiêu hiệu chuẩn tiêu chuẩn được chỉ định cho dòng PR6423 là thép hợp kim, chẳng hạn như 42CrMo4 / AISI 4140. Các vật liệu mục tiêu hoặc điều kiện bề mặt khác nhau có thể làm thay đổi phản ứng của cảm biến. Nếu vật liệu trục thực tế khác với mục tiêu tiêu chuẩn, hãy xác nhận khả năng tương thích trước khi sử dụng kết quả đọc cho các quyết định bảo vệ hoặc bảo trì.
3. Ghép nối đầu dò với bộ chuyển đổi phù hợp.
   PR6423 là một phần của hệ thống đo lường và phải được kết nối với bộ chuyển đổi tín hiệu tương thích. Khi thay thế đầu dò, hãy kiểm tra đầy đủ mã model, loại lắp, cấu hình cáp, đầu nối và model bộ chuyển đổi. Một đầu dò phù hợp về mặt cơ khí vẫn có thể không phù hợp nếu cấu hình điện của nó không khớp với hệ thống đã lắp đặt.

• Châu Á - Thái Bình Dương: Trung Quốc, Hàn Quốc, Nhật Bản, Ấn Độ, Đông Nam Á
• Trung Đông: Ả Rập Xê Út, UAE, Qatar
• Bắc Mỹ: Hoa Kỳ, Canada
• Châu Âu: Đức, Vương quốc Anh, Pháp, Nga, Thổ Nhĩ Kỳ
• Mỹ Latinh: Brazil, Argentina, Mexico

• Hệ thống bảo vệ trực tuyến cho máy móc quay
• Giám sát rung động & vị trí trục
• Giám sát an toàn tuabin hơi và máy nén
• Giám sát tình trạng quạt lớn, máy phát điện và máy bơm tốc độ cao
• Các cơ sở dầu khí
• Nhà máy chế biến hóa chất
• Các cơ sở sản xuất điện
• Nhà máy chế biến kim loại & hóa chất than

Trong một nhiệm vụ bảo trì máy nén điển hình, một kênh rung động trục có thể cần thay thế đầu dò sau khi phát hiện lỗi trong quá trình kiểm tra. Đội bảo trì kiểm tra cấu hình lắp đặt, kết nối cáp, model bộ chuyển đổi và khoảng hở ban đầu của đầu dò hiện có trước khi chọn đầu dò thay thế.

Trong trường hợp lắp đặt yêu cầu PR6423/10R-030 lắp ngược, việc khớp cấu hình hoàn chỉnh giúp khôi phục thiết lập đo lường ban đầu. Sau khi lắp đặt, đội ngũ xác minh khoảng cách đầu dò và đầu ra tín hiệu trước khi đưa kênh giám sát trở lại hoạt động.
